Пилотные гидролинии (A) — HITACHI ZX300W

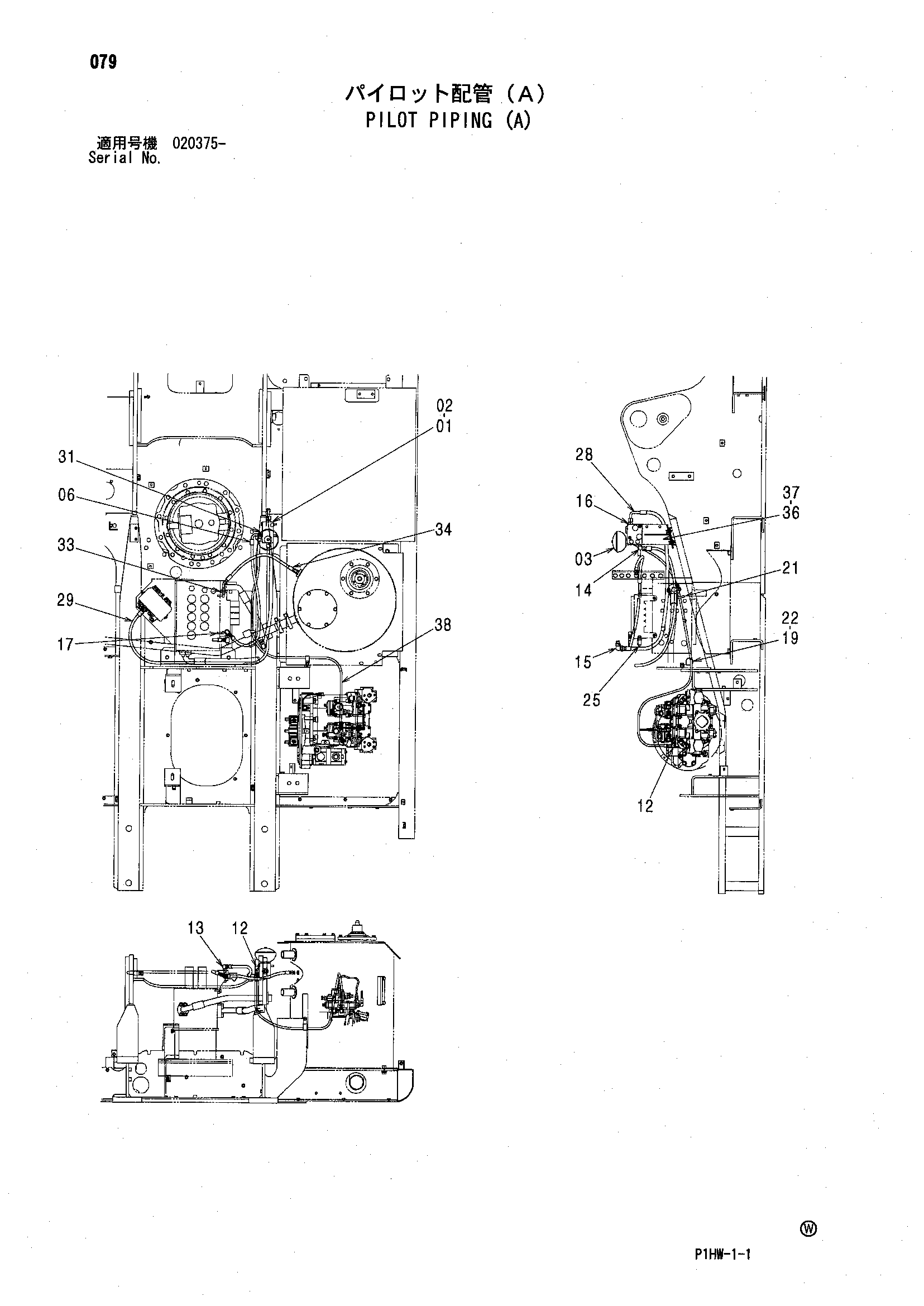

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271090 | Болт с шайбой | 2 |
| 01A | J901090 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4467200 | Предохранительный клапан | 1 |
| 03 | 4459334 | Гидроаккумулятор | 1 |
| 06 | 4462115 | Шланг | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J781030 | Болт с внутренним шестигранником | 2 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | 4190291 | Зажим | 1 |
| 25 | 4239713 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4400638 | Шланг | 1 |
| 29 | 4477061 | Шланг | 1 |
| 31 | A852143 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4437934 | Пластиковый шланг | 1 |
| 36 | 9761624 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4606618 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
