Стрела трубопроводы (3) — HITACHI ZX300W

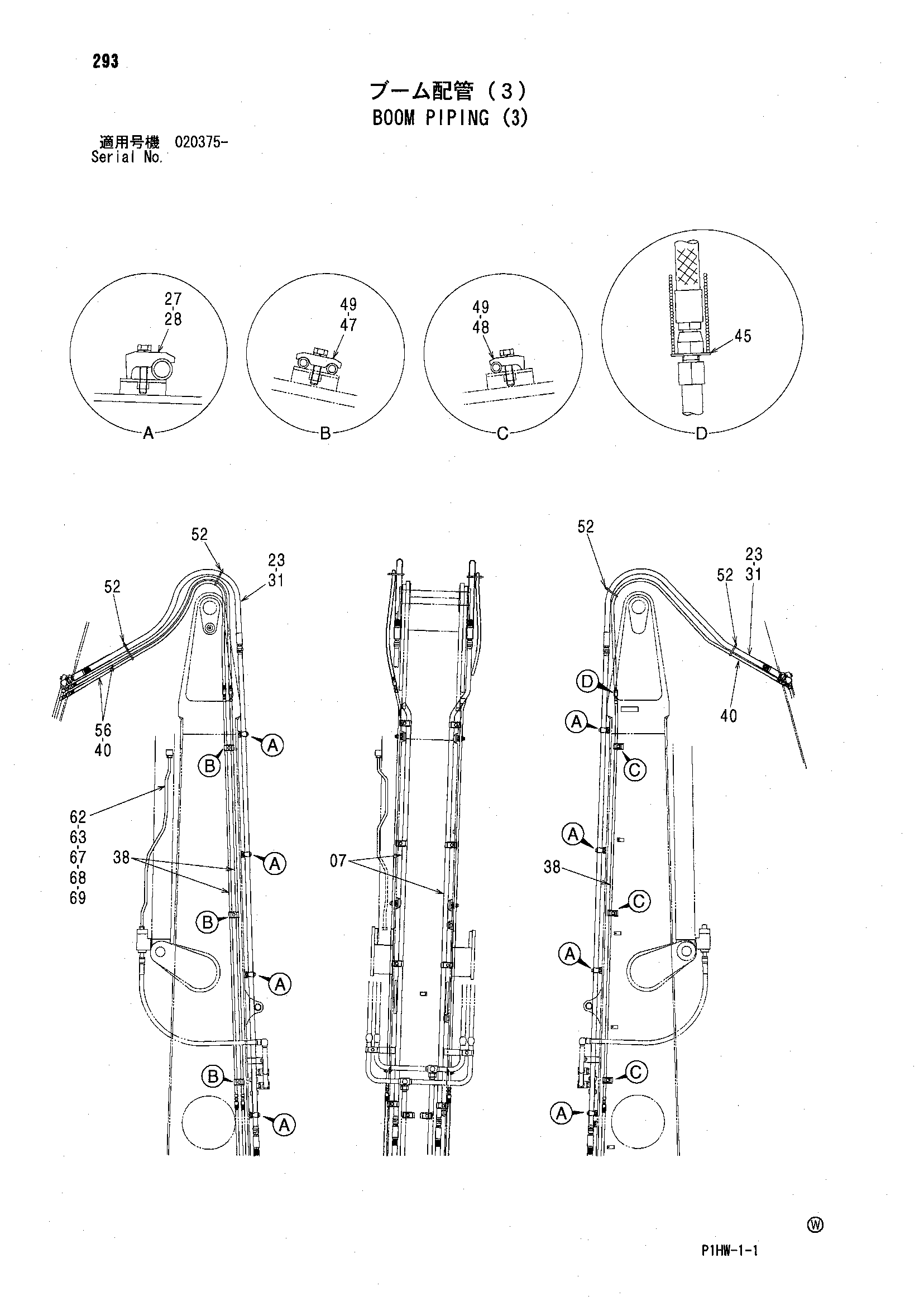

Заводская схема «Стрела трубопроводы (3)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 8093962 | Трубка | 2 |
| 23 | 4600693 | Шланг | 2 |
| 27 | 4190127 | Хомут трубки | 8 |
| 28 | J271270 | Болт с шайбой | 8 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 38 | 9761601 | Трубка | 3 |
| 40 | 4462645 | Шланг | 3 |
| 45 | 4073050 | Шайба | 1 |
| 47 | 4189858 | Хомут трубки | 3 |
| 48 | 4190124 | Хомут трубки | 3 |
| 49 | J271250 | Болт с шайбой | 6 |
| 49A | J901250 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4121859 | Ленточный зажим | 4 |
| 62 | 4187328 | Уплотнительное кольцо | 1 |
| 63 | 8098249 | Трубка | 1 |
| 67 | 3106143 | Фланец | 1 |
| 68 | A853166 | Адаптер | 1 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | J781080 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
