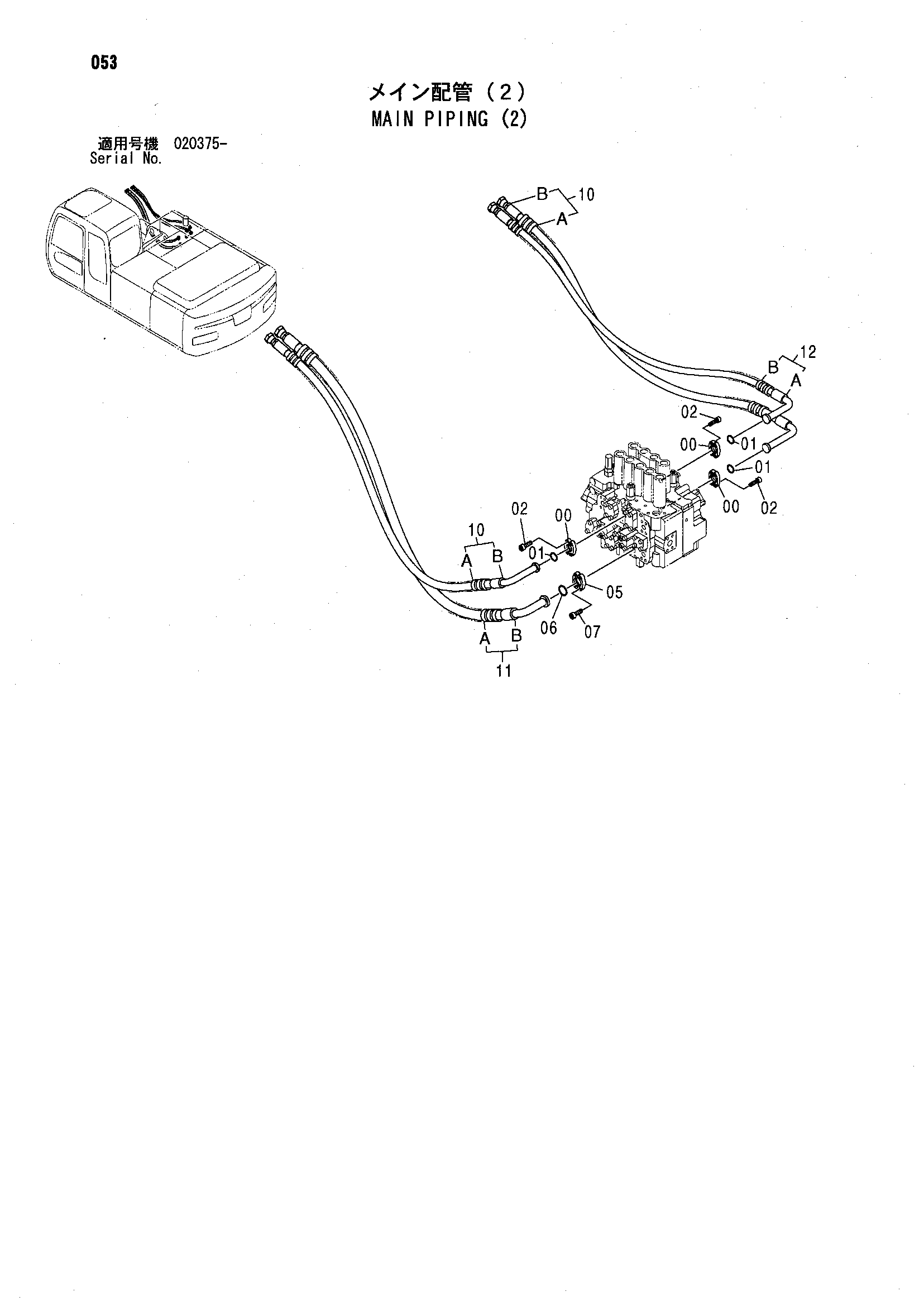

Основные гидролинии (2) — HITACHI ZX300W
Заводская схема «Основные гидролинии (2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 05 | 962453 | Разъёмный фланец | 2 |
| 06 | 966993 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 9243830 | Шланг в сборе | 2 |
| 10A | 4626329 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 9243836 | Шланг в сборе | 1 |
| 11A | 4327294 | Защитный кожух | 3 |
| 11B | 4626330 | Шланг | 1 |
| 12 | 9243900 | Шланг в сборе | 1 |
| 12A | 4327294 | Защитный кожух | 2 |
| 12B | 4466490 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
