Рулевое управление трубопроводы (верхняя платформа)(2) — HITACHI ZX300W

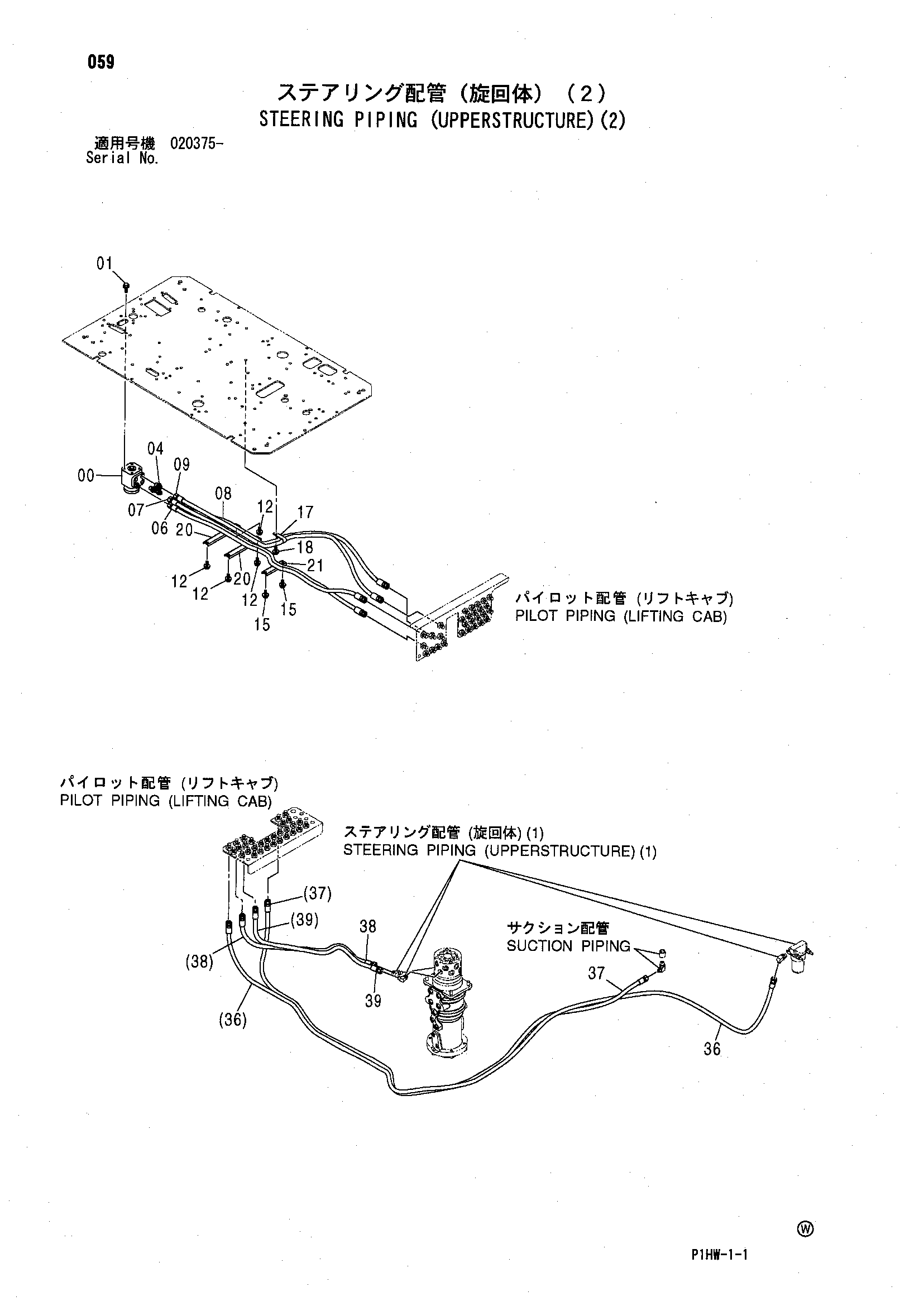

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)(2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463005 | Клапан рулевого управления | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | A852144 | Адаптер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4609108 | Шланг | 1 |
| 07 | 4609109 | Шланг | 1 |
| 08 | 4609110 | Шланг | 1 |
| 09 | 4609111 | Шланг | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4190266 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9760910 | Хомут шланга | 2 |
| 21 | 9760909 | Хомут шланга | 1 |
| 36 | 4462054 | Шланг | 1 |
| 37 | 4483414 | Шланг | 1 |
| 38 | 4462055 | Шланг | 1 |
| 39 | 4462057 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
