Электрооборудование (B-2) — HITACHI ZX300W

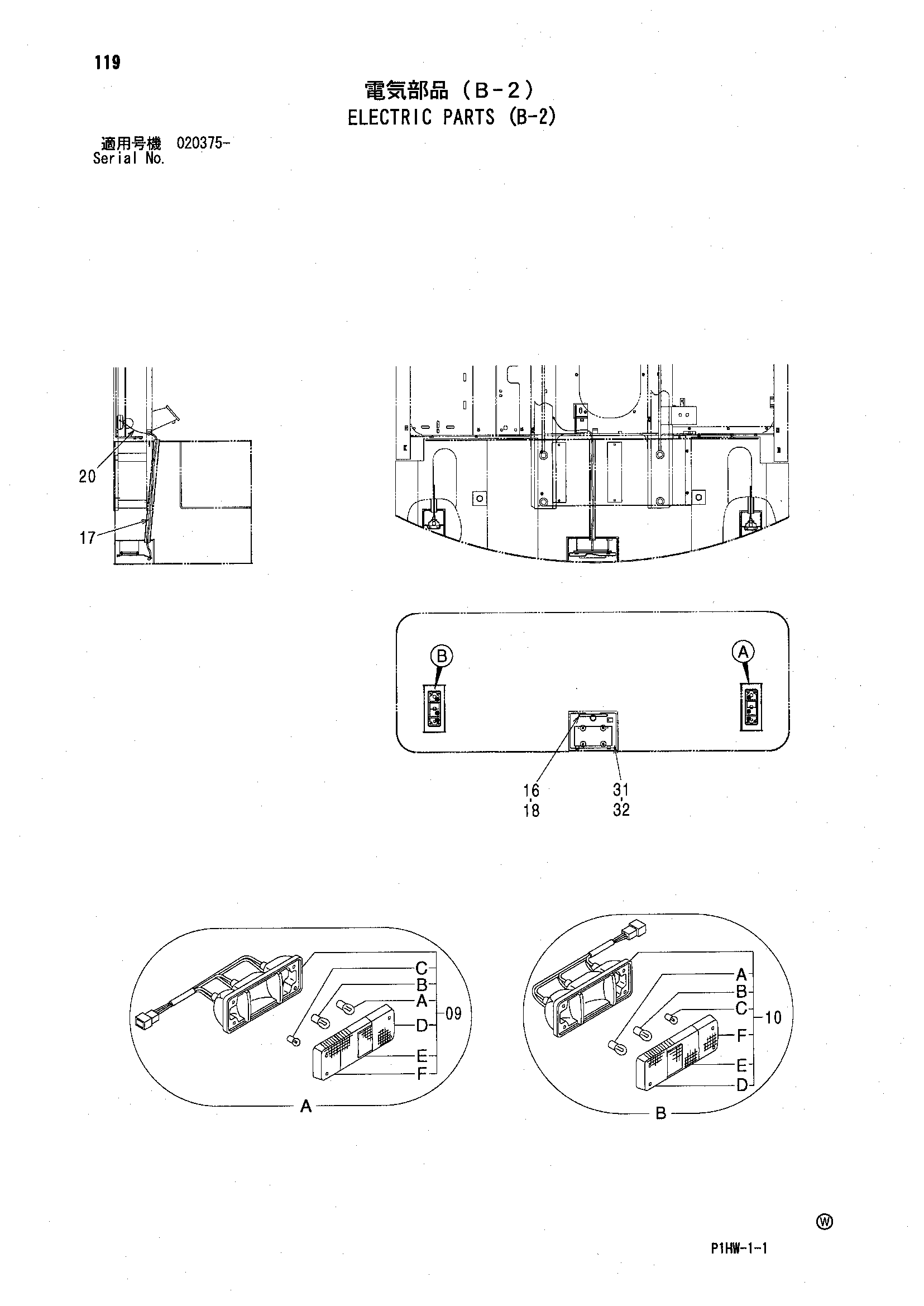

Заводская схема «Электрооборудование (B-2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4416391 | Фонарь задний | 1 |
| 09A | 4295341 | Лампа | 1 |
| 09B | 4295340 | Лампа | 1 |
| 09C | 4174816 | Лампа | 1 |
| 09D | 4435737 | Рассеиватель | 1 |
| 09E | 4412974 | Рассеиватель | 1 |
| 09F | 4428788 | Рассеиватель | 1 |
| 10 | 4416392 | Фонарь задний | 1 |
| 10A | 4295341 | Лампа | 1 |
| 10B | 4295340 | Лампа | 1 |
| 10C | 4174816 | Лампа | 1 |
| 10D | 4412970 | Рассеиватель | 1 |
| 10E | 4428216 | Рассеиватель | 1 |
| 10F | 4412975 | Рассеиватель | 1 |
| 16 | 4414658 | Фонарь | 1 |
| 17 | 4299071 | Трубка | 1 |
| 18 | J680514 | Винт с шайбой | 2 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 20 | 4637485 | Жгут проводов | 1 |
| 31 | 7042107 | Кронштейн | 1 |
| 32 | J260614 | Болт с шайбой | 4 |
| 32A | J900614 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
