Аутригер трубопроводы (водило)(2) — HITACHI ZX300W

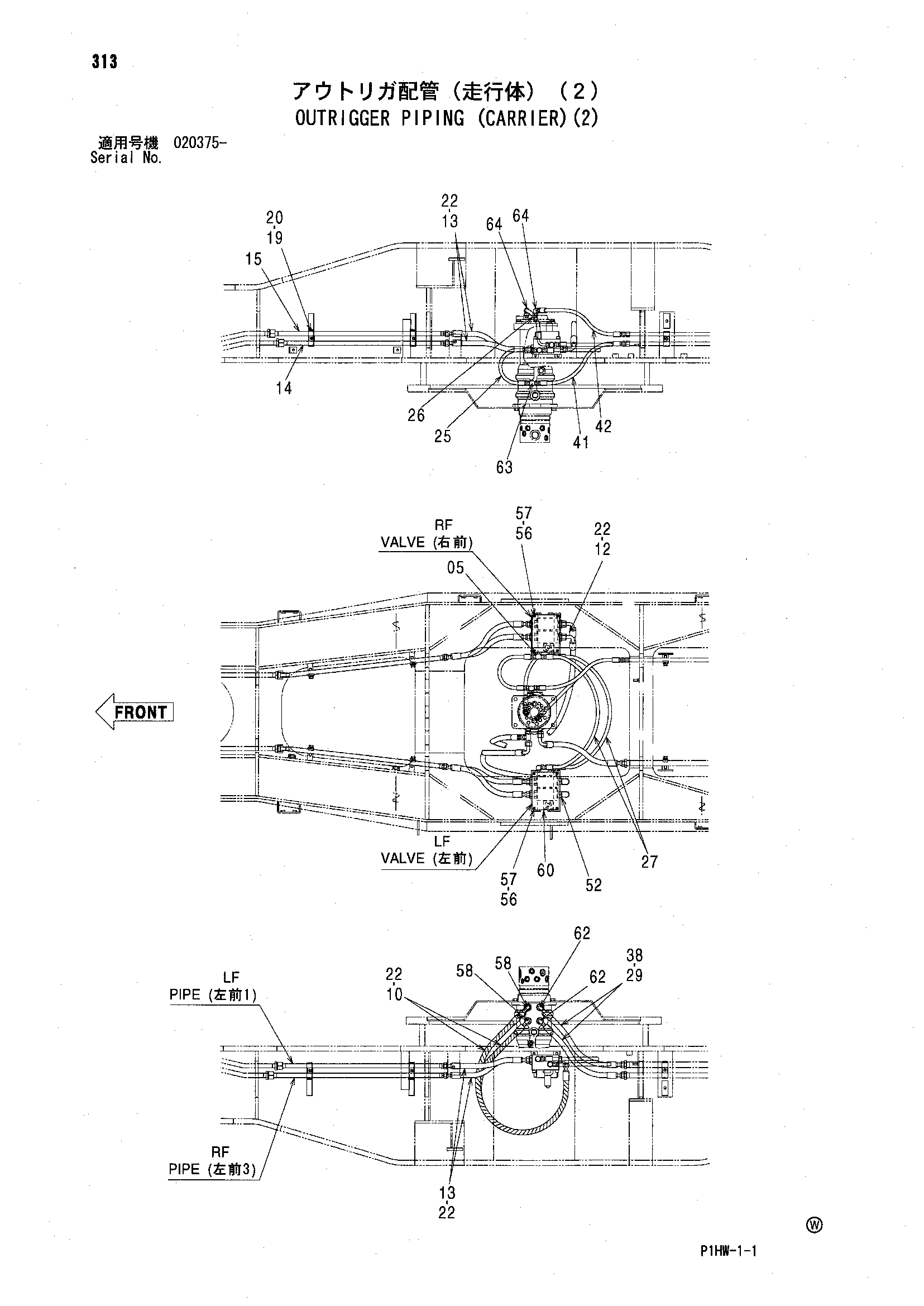

Заводская схема «Аутригер трубопроводы (водило)(2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852533 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9233053 | Шланг в сборе | 2 |
| 10A | 4284251 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 12 | 9233051 | Шланг в сборе | 2 |
| 12A | 4258307 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 13 | 4602127 | Шланг | 4 |
| 14 | 9761635 | Трубка | 2 |
| 15 | 9761636 | Трубка | 2 |
| 19 | 4189858 | Хомут трубки | 4 |
| 20 | J271245 | Болт с шайбой | 4 |
| 20A | J901245 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 16 |
| 25 | 4348272 | Шланг | 1 |
| 26 | 4303791 | Шланг | 1 |
| 27 | 4412108 | Шланг | 2 |
| 29 | 4210313 | Шланг | 2 |
| 38 | 4138938 | Уплотнительное кольцо | 4 |
| 41 | 4269837 | Шланг | 1 |
| 42 | 4269836 | Шланг | 1 |
| 52 | A853364 | Угловой штуцер | 4 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | J781090 | Болт с внутренним шестигранником | 8 |
| 57 | A590110 | Плоская шайба | 8 |
| 58 | A853444 | Тройник | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4608454 | Электромагнитный клапан | 2 |
| 62 | A853144 | Адаптер | 2 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | A852533 | Тройник | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | A852333 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
