Пилотные гидролинии (B) — HITACHI ZX300W

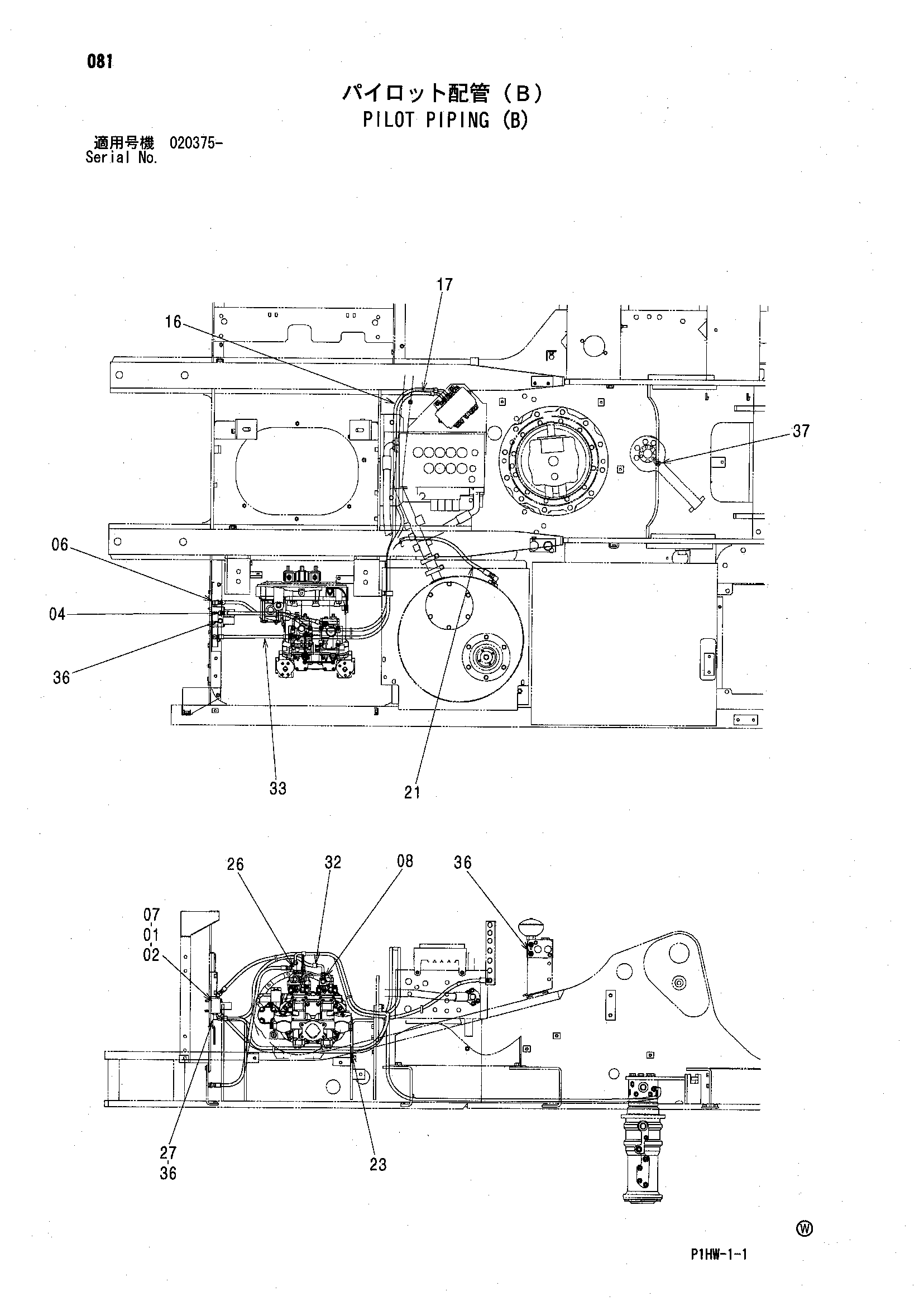

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900880 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 04 | A852223 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9223058 | Электромагнитный клапан | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4430760 | Шланг | 1 |
| 17 | 4611559 | Шланг | 1 |
| 21 | 4455183 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 6 |
| 26 | A852423 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4444381 | Пробка | 1 |
| 31 | J271025 | Болт с шайбой | 1 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4451924 | Шланг | 1 |
| 33 | 4450440 | Шланг | 1 |
| 36 | A885002 | Пробка | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A885003 | Пробка | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
