Аутригер — HITACHI ZX300W

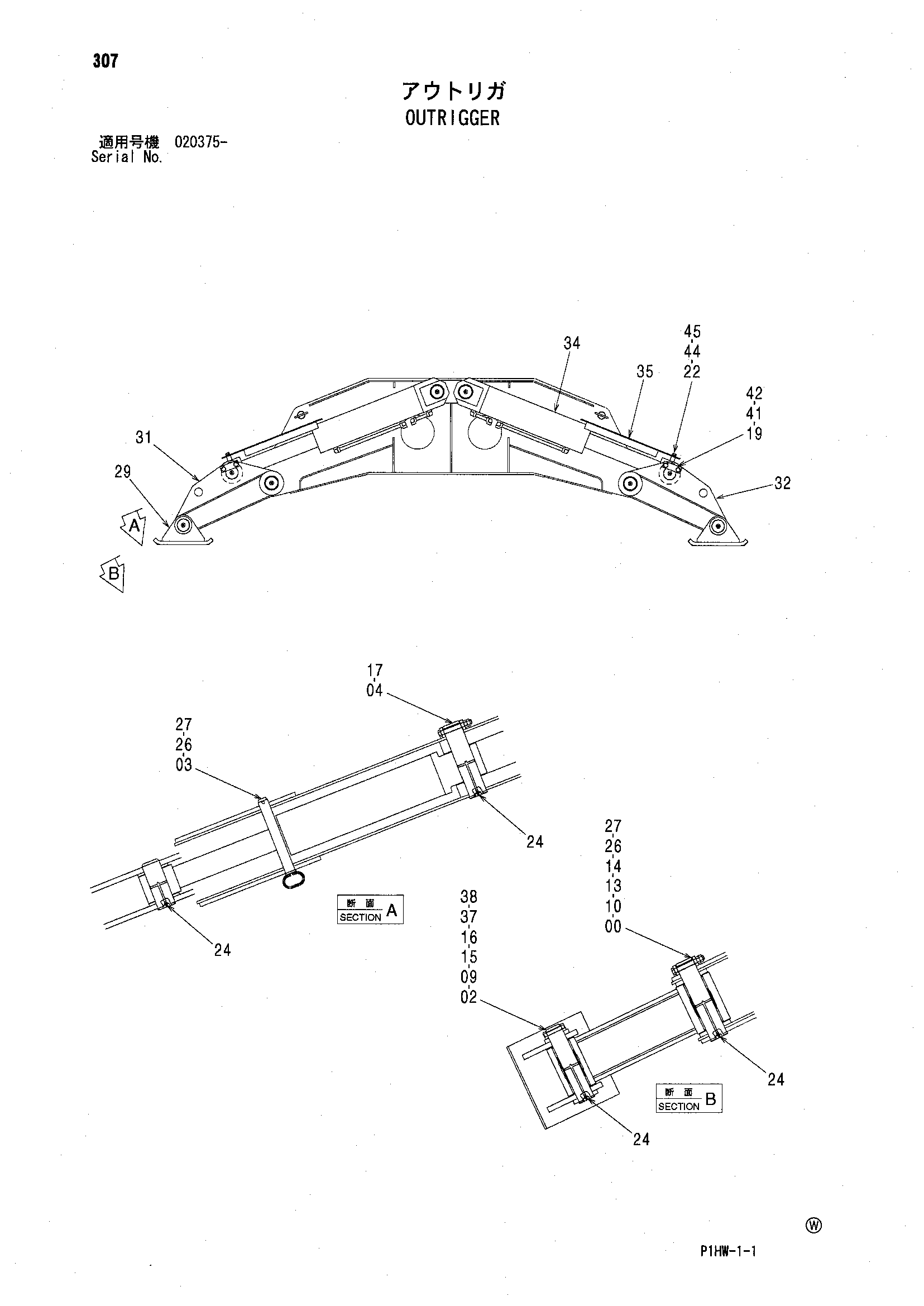

Заводская схема «Аутригер» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3098406 | Палец | 4 |
| 01 | 3098405 | Палец | 4 |
| 02 | 3098403 | Палец | 4 |
| 03 | 3098404 | Палец | 4 |
| 04 | 8092112 | Палец | 4 |
| 09 | 4067902 | Пылезащитное уплотнение | 8 |
| 10 | 4067901 | Пылезащитное уплотнение | 8 |
| 11 | J950020 | Гайка | 16 |
| 14 | 4435126 | Стопорный палец | 8 |
| 15 | 4098713 | Палец | 4 |
| 16 | 4098712 | Кольцо | 4 |
| 17 | 947447 | Палец кольцо | 4 |
| 19 | X4248 | Стопорная пластина | 4 |
| 22 | J901635 | Болт | 8 |
| 24 | J75481 | Пресс-маслёнка | 16 |
| 26 | 4361176 | Упорная пластина 1.0mm | 24 |
| 27 | 4361177 | Упорная пластина 2.0mm | 24 |
| 29 | 8093883 | Кронштейн | 4 |
| 31 | 7042793 | Тяга | 2 |
| 32 | 7043895 | Тяга | 2 |
| 34 | 9245885 | Гидроцилиндр. аутригер | 4 |
| 34A | 4486486 | Гидроцилиндр. аутригер | 1 |
| 34B | 4355876 | Втулка | 4 |
| 35 | 4477884 | Крышка | 4 |
| 37 | 4366691 | Упорная пластина 1.0mm | 8 |
| 38 | 4367409 | Упорная пластина 2.0mm | 8 |
| 41 | J922040 | Болт | 8 |
| 42 | J257220 | Пружинная шайба | 8 |
| 44 | A590916 | Пружинная шайба | 8 |
| 45 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
