Подъём устройство — HITACHI ZX300W

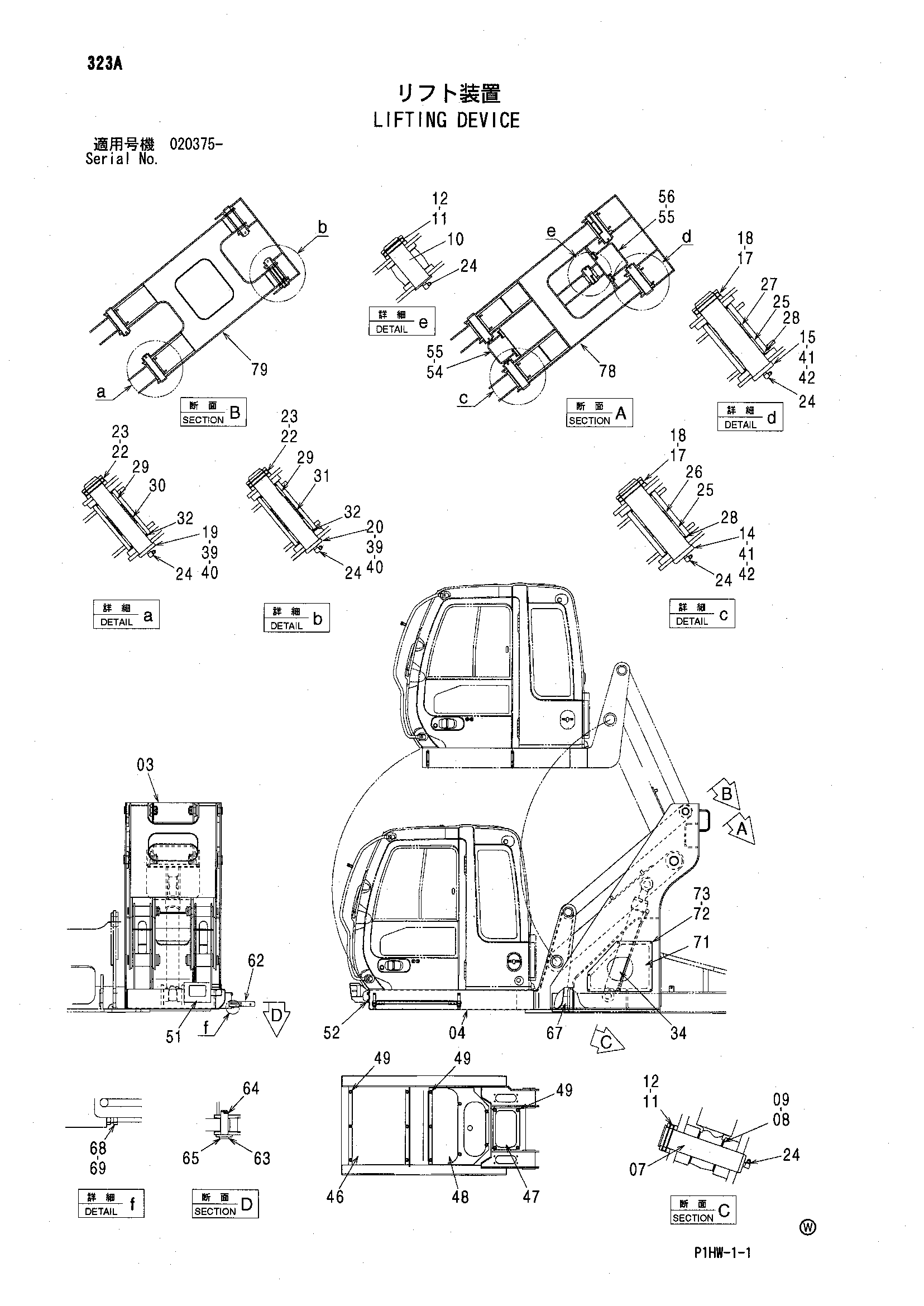

Заводская схема «Подъём устройство» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	6022249	Башенный	1
07	3093904	Палец	1
08	4465622	Регулировочная шайба 1.0mm	2
09	4465623	Регулировочная шайба 2.0mm	2
10	3093905	Палец	1
11	4065689	Палец	2
12	4065688	Кольцо	2
14	3093906	Палец	2
15	3093907	Палец	2
17	4098713	Палец	4
18	4098712	Кольцо	4
19	3093908	Палец	2
20	3093909	Палец	2
22	4065689	Палец	4
23	4065688	Кольцо	4
24	4148896	Пресс-маслёнка	10
34	4603265	Гидроцилиндр	1
39	4366694	Упорная пластина 1.0mm	8
40	4367411	Упорная пластина 2.0mm	4
41	4361179	Упорная пластина 1.0mm	8
42	4361604	Упорная пластина 2.0mm	4
46	4609291	Крышка	1
47	4612173	Крышка	1
48	4612174	Крышка	1
49	J281025	Болт с шайбой	17
49A	J901025	Болт	1
49B	4486055	Шайба	1
51	6022117	Крышка	1
52	J281020	Болт с шайбой	4
52A	J901020	Болт	1
52B	4486055	Шайба	1
54	8093163	Направляющая шланг	1
55	8093162	Направляющая шланг	1
56	J271025	Болт с шайбой	8
56A	J901025	Болт	1
56B	J222010	Шайба	1
62	8086439	Ступень	1
63	4338267	Палец	2
64	4022700	Стопорный палец	2
65	4114405	Шайба	2
67	4259536	Ограничитель	2
68	J901235	Болт	2
69	J950012	Гайка	2
71	3100890	Крышка	1
72	J901016	Болт	7
73	A590910	Пружинная шайба	7
77	7047938	Платформа	1
78	8100186	Тяга	1
79	8099938	Тяга	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
