Стрела трубопроводы (1) — HITACHI ZX300W

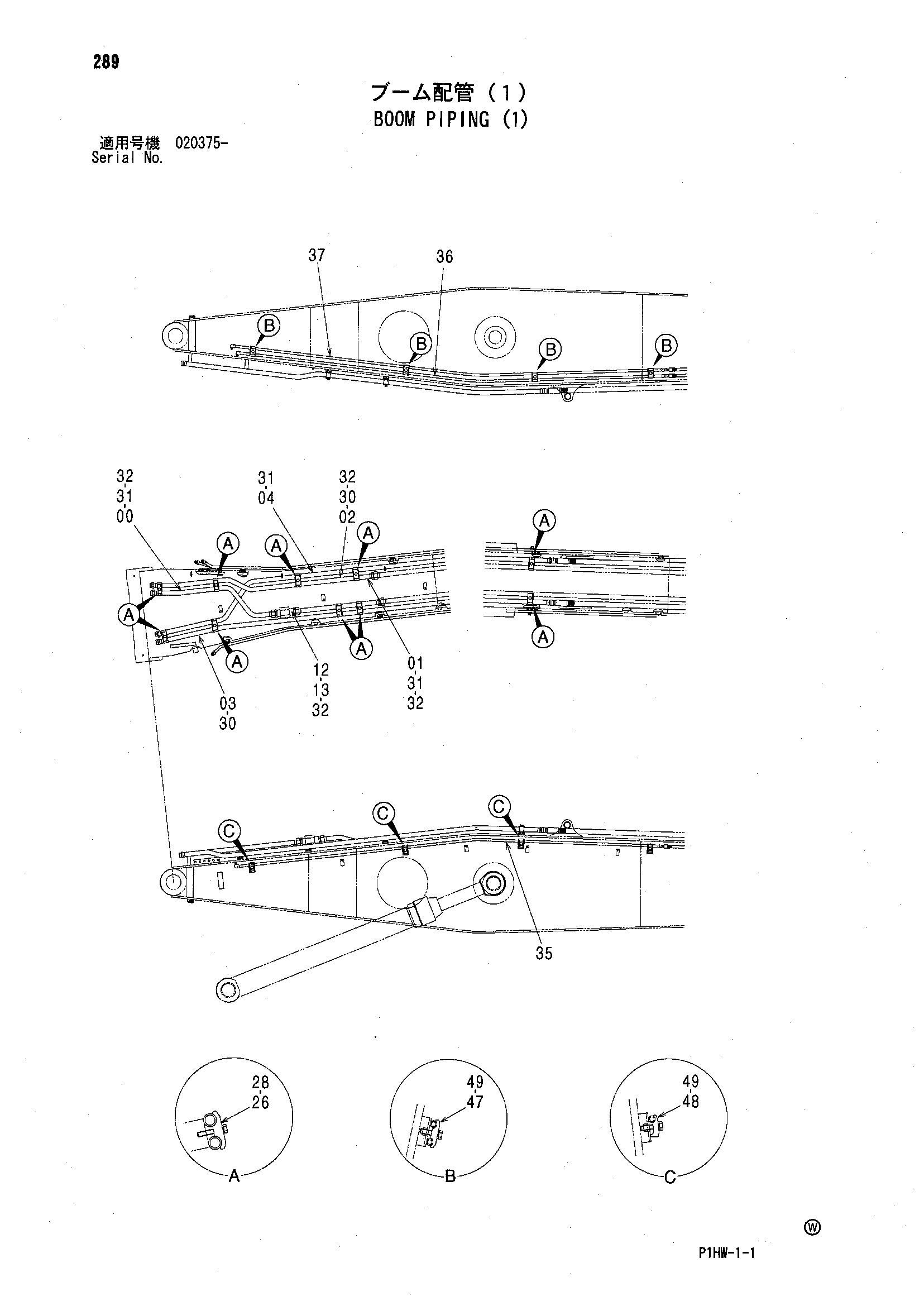

Заводская схема «Стрела трубопроводы (1)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096626 | Трубка | 1 |
| 01 | 9762462 | Трубка | 1 |
| 02 | 8096080 | Трубка | 1 |
| 03 | 8097844 | Трубка | 1 |
| 04 | 8097845 | Трубка | 1 |
| 12 | 9075046 | Клапан словретур | 1 |
| 13 | 4207425 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4189860 | Хомут трубки | 10 |
| 28 | J271270 | Болт с шайбой | 10 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 2 |
| 31 | 4187328 | Уплотнительное кольцо | 3 |
| 32 | 4187329 | Уплотнительное кольцо | 5 |
| 35 | 8097364 | Трубка | 1 |
| 36 | 8097365 | Трубка | 1 |
| 37 | 8097855 | Трубка | 1 |
| 47 | 4189858 | Хомут трубки | 4 |
| 48 | 4190124 | Хомут трубки | 4 |
| 49 | J271250 | Болт с шайбой | 8 |
| 49A | J901250 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
