Трансмиссия трубопроводы (водило) — HITACHI ZX300W

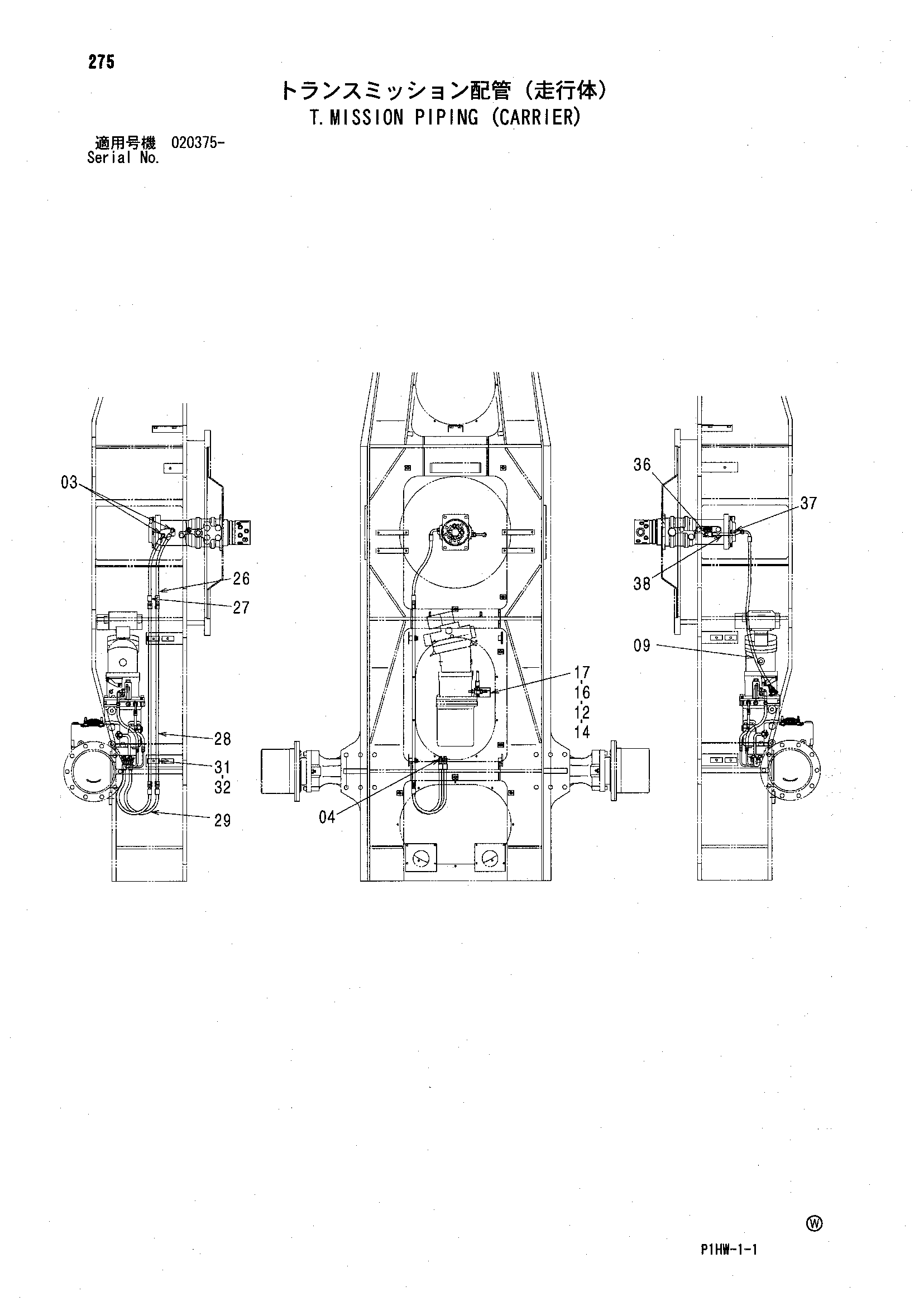

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852123 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4613805 | Шланг | 1 |
| 12 | 4605449 | Тройник | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J260850 | Болт с шайбой | 1 |
| 16A | J900850 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 9760957 | Крышка | 1 |
| 26 | 4300565 | Шланг | 1 |
| 27 | 4213401 | Шланг | 1 |
| 28 | 9761634 | Трубка | 2 |
| 29 | 4474672 | Шланг | 2 |
| 31 | 4189858 | Хомут трубки | 2 |
| 32 | J271245 | Болт с шайбой | 2 |
| 32A | J901245 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 36 | A852123 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852433 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4417667 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
