Пилотные гидролинии (аутригер)(2) — HITACHI ZX300W

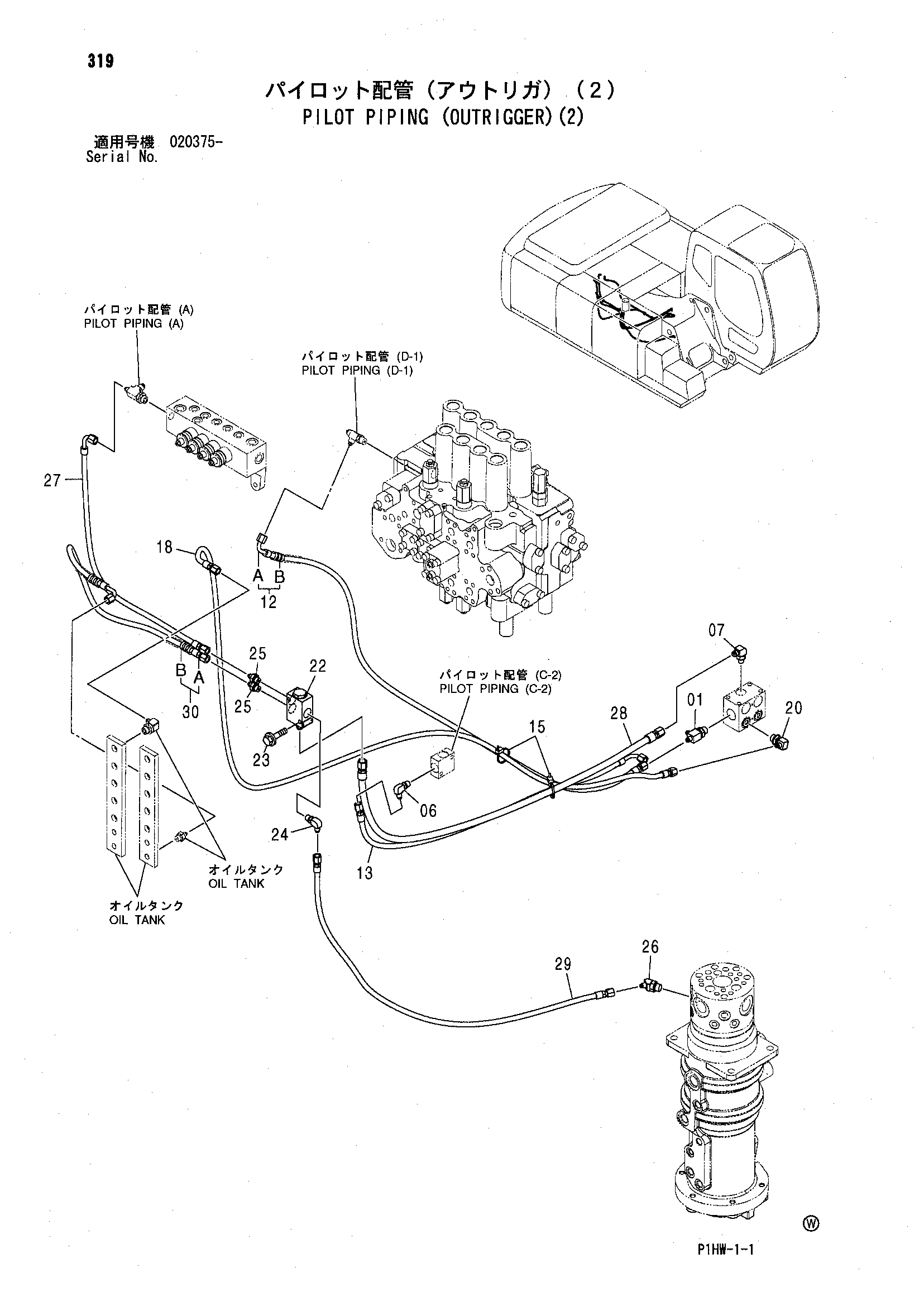

Заводская схема «Пилотные гидролинии (аутригер)(2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852432 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4452808 | Шланг | 1 |
| 13 | 4437899 | Шланг | 1 |
| 15 | 4055311 | Ленточный зажим | 2 |
| 18 | 4601319 | Шланг | 1 |
| 20 | A852332 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4337928 | Клапан | 1 |
| 23 | J260855 | Болт с шайбой | 2 |
| 23A | J900855 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | A852322 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852232 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4601315 | Шланг | 1 |
| 28 | 4482927 | Шланг | 1 |
| 29 | 4482928 | Шланг | 1 |
| 30 | 9225078 | Шланг в сборе | 1 |
| 30A | 4601314 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
