Гидроцилиндр стрелы (левый) — HITACHI ZX300W

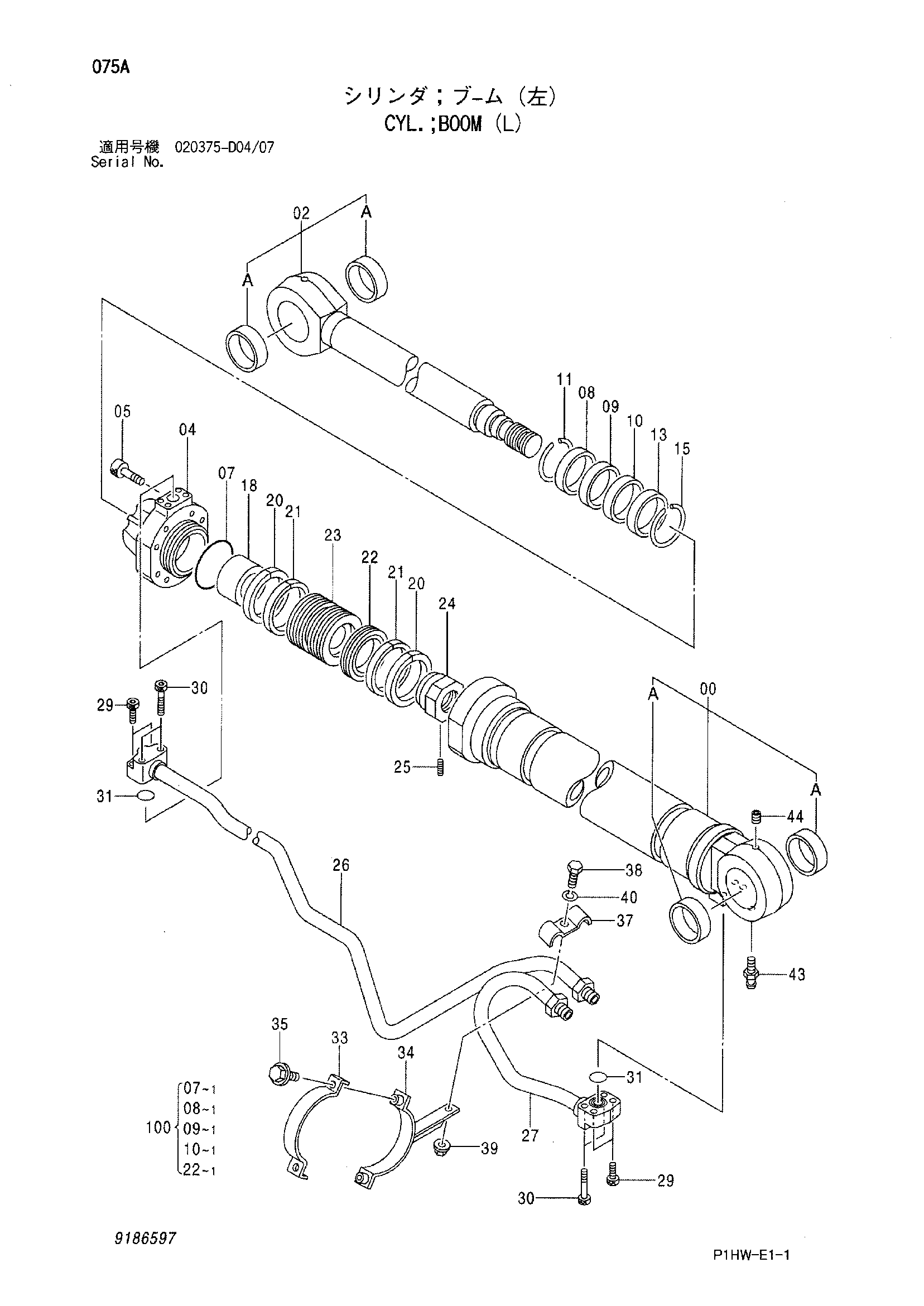

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186597 замена: 9206322 | Гидроцилиндр стрелы | 1 | |
| 9206322 | Гидроцилиндр стрелы | 1 | |
| 00 | 7037673 замена: 9206352 | Труба гидроцилиндра | 1 |
| 00 | 9206352 замена: 4646000 | Труба гидроцилиндра | 1 |
| 00 | 4646000 | Труба гидроцилиндра | 1 |
| 00A | 4364501 | Втулка | 2 |
| 02 | 7037671 замена: 4645903 | Шток поршня | 1 |
| 02 | 4645903 | Шток поршня | 1 |
| 02A | 4364501 | Втулка | 2 |
| 04 | 1027956 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 07 | 4439955 | Уплотнительное кольцо | 1 |
| 08 | 4348201 | Пылезащитное уплотнение | 1 |
| 09 | 4389327 | Уплотнение | 1 |
| 10 | 4389326 | Кольцо | 1 |
| 11 | 4369508 | Стопорное кольцо | 1 |
| 13 | 4272962 | Втулка | 1 |
| 15 | 4264982 | Стопорное кольцо | 1 |
| 18 | 3089936 | Кольцо амортизатор | 1 |
| 20 | 4185246 | Кольцо тефлон | 2 |
| 21 | 4252191 | Износостойкое кольцо | 2 |
| 22 | 4375667 | Уплотнительное кольцо | 1 |
| 23 | 3052363 | Поршень | 1 |
| 24 | 3063059 | Гайка | 1 |
| 25 | 4201805 | Установочный винт | 1 |
| 26 | 8083850 | Трубка | 1 |
| 27 | 8049357 | Трубка | 1 |
| 29 | M341245 | Болт с внутренним шестигранником | 4 |
| 30 | M341260 | Болт с внутренним шестигранником | 4 |
| 31 | A811035 | Уплотнительное кольцо | 2 |
| 33 | 3088623 | Хомут | 1 |
| 34 | 8079315 | Хомут | 1 |
| 35 | J271035 | Болт с шайбой | 2 |
| 35A | J901035 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4229234 | Хомут трубки | 1 |
| 38 | J901265 | Болт | 1 |
| 39 | J950012 | Гайка | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 43 | J75481 | Пресс-маслёнка | 1 |
| 44 | 94-2021 | Пробка | 1 |
| 100 | 4485615 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
