Пилотные гидролинии (F) — HITACHI ZX300W

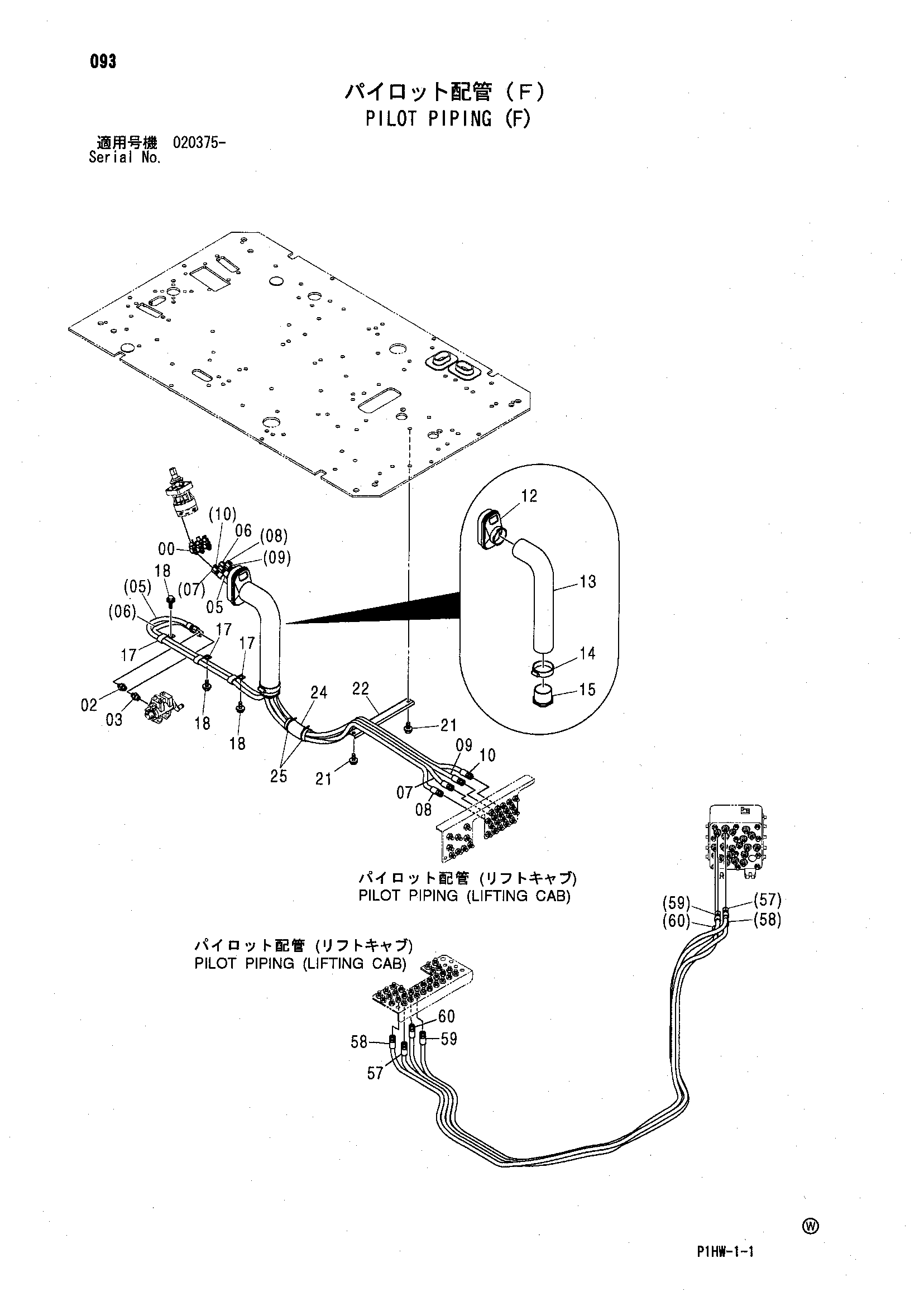

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4261938 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4466509 | Шланг | 1 |
| 06 | 4450439 | Шланг | 1 |
| 07 | 4477048 | Шланг | 1 |
| 08 | 4609120 | Шланг | 1 |
| 09 | 4477050 | Шланг | 1 |
| 10 | 4609121 | Шланг | 1 |
| 12 | 2045998 | Резиновая втулка | 1 |
| 13 | 4351175 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | 3079728 | Втулка | 1 |
| 17 | 4190282 | Зажим | 3 |
| 18 | J271025 | Болт с шайбой | 3 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 9760911 | Хомут шланга | 1 |
| 24 | 4219918 | Резиновая втулка | 1 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 57 | 9253503 | Шланг в сборе | 1 |
| 57A | 4453225 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 1 |
| 58 | 9253504 | Шланг в сборе | 1 |
| 58A | 4453226 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 1 |
| 59 | 9253505 | Шланг в сборе | 1 |
| 59A | 4453227 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 1 |
| 60 | 9253506 | Шланг в сборе | 1 |
| 60A | 4453228 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
