Гидролинии хода — HITACHI ZX300W

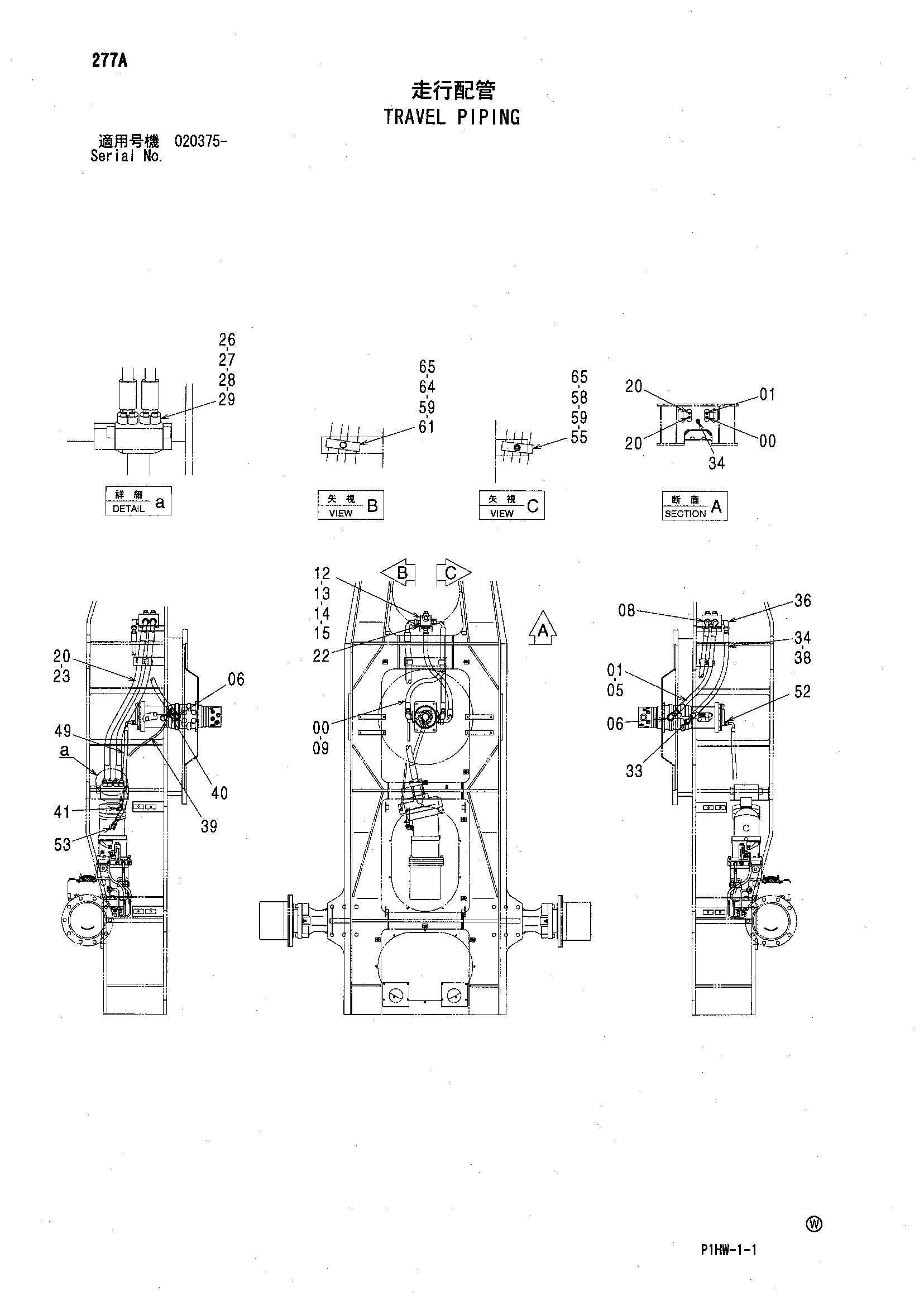

Заводская схема «Гидролинии хода» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9233384 | Шланг в сборе | 1 |
| 00A | 4398037 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9233385 | Шланг в сборе | 1 |
| 01A | 4434123 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4267201 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 9205251 | Клапан | 1 |
| 13 | J901202 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 20 | 9233386 | Шланг в сборе | 2 |
| 20A | 4612179 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 22 | A853168 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 2 |
| 26 | 4089703 | Разъёмный фланец | 4 |
| 27 | 4508805 | Уплотнительное кольцо | 2 |
| 28 | J781406 | Болт с внутренним шестигранником | 6 |
| 29 | J781445 | Болт с внутренним шестигранником | 2 |
| 33 | 4197530 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9233397 | Шланг в сборе | 1 |
| 34A | 4290669 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 2 |
| 36 | A853366 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
| 39 | 9233398 | Шланг в сборе | 1 |
| 39A | 4226395 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | A852132 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 9233399 | Шланг в сборе | 1 |
| 49A | 4303824 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 2 |
| 52 | A852144 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A852344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 8061722 | Хомут | 1 |
| 58 | J901265 | Болт | 1 |
| 59 | 4605501 | Резиновая прокладка | 2 |
| 61 | 8065749 | Хомут | 1 |
| 64 | J901270 | Болт | 1 |
| 65 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
