Тормоз трубопроводы (водило) — HITACHI ZX300W

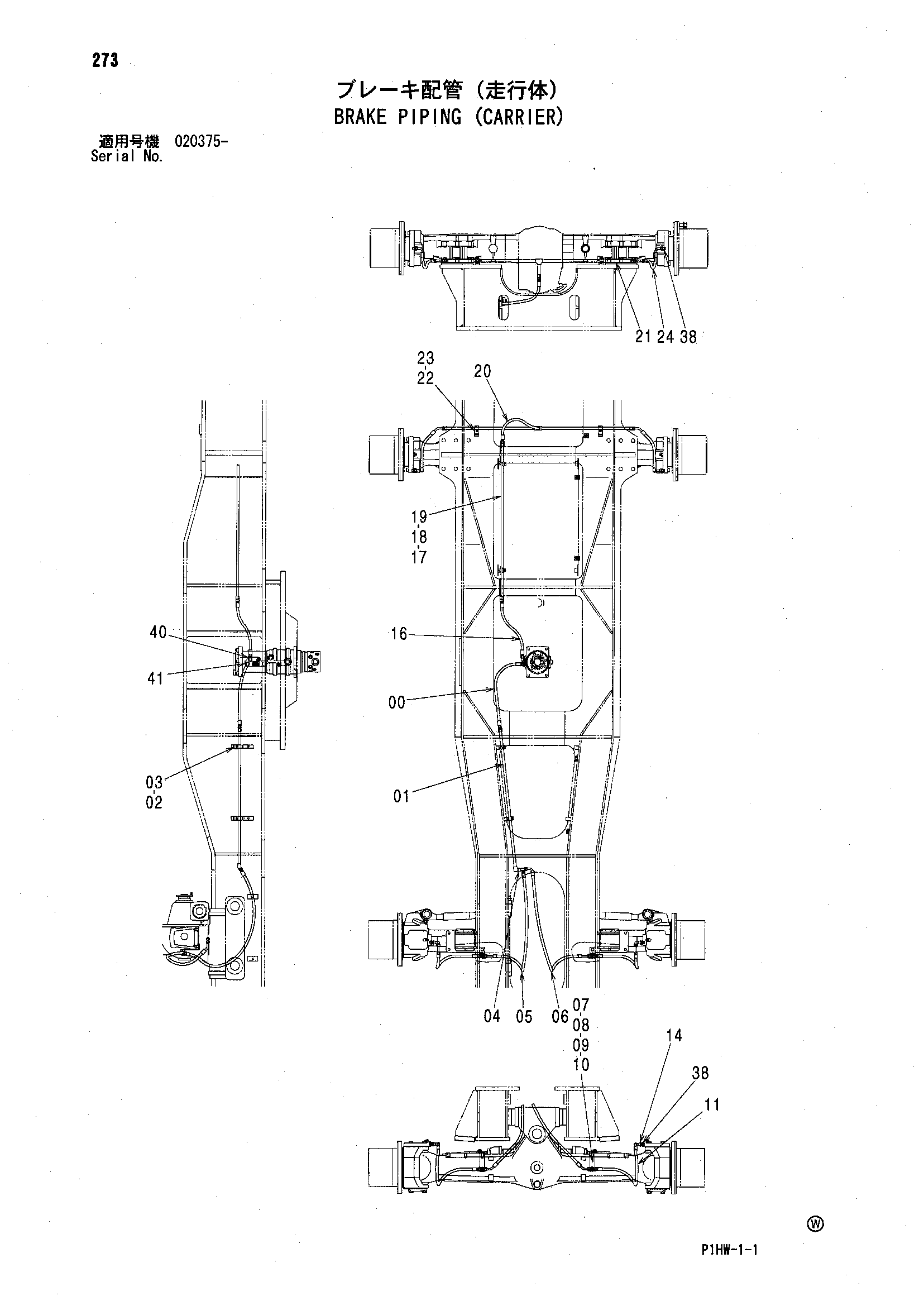

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4327801 | Шланг | 1 |
| 01 | 9761646 | Трубка | 1 |
| 02 | 4190124 | Хомут трубки | 2 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4602116 | Шланг | 1 |
| 06 | 4602117 | Шланг | 1 |
| 07 | 9760041 | Кронштейн | 2 |
| 08 | 4202532 | Адаптер | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 10 | 4202531 | Гайка | 2 |
| 11 | 4612171 | Шланг | 2 |
| 14 | 4239976 | Унион S | 2 |
| 16 | 4244536 | Шланг | 1 |
| 17 | 9761634 | Трубка | 1 |
| 18 | 4190124 | Хомут трубки | 2 |
| 19 | J271240 | Болт с шайбой | 2 |
| 19A | J901240 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4328602 | Шланг | 1 |
| 21 | 9760031 | Трубка | 1 |
| 22 | 4190124 | Хомут трубки | 2 |
| 23 | J271240 | Болт с шайбой | 2 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4602119 | Шланг | 2 |
| 38 | 4489344 | Адаптер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852333 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852133 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
