Пилотные гидролинии (G) — HITACHI ZX300W

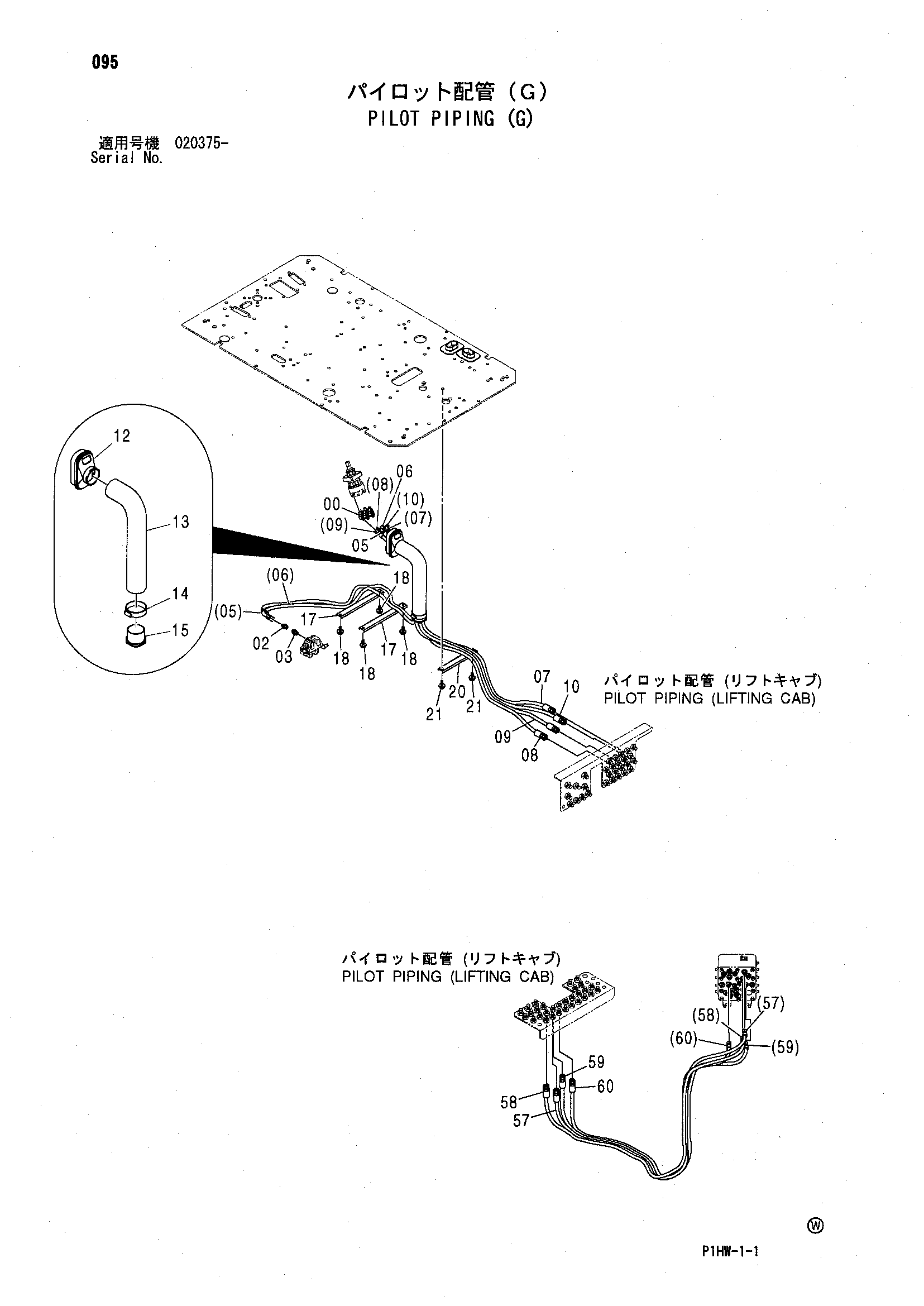

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4261938 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4436696 | Шланг | 1 |
| 06 | 4436697 | Шланг | 1 |
| 07 | 4487771 | Шланг | 1 |
| 08 | 4487772 | Шланг | 1 |
| 09 | 4487773 | Шланг | 1 |
| 10 | 4487774 | Шланг | 1 |
| 12 | 2045998 | Резиновая втулка | 1 |
| 13 | 4351175 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | 3079728 | Втулка | 1 |
| 17 | 4341877 | Хомут шланга | 2 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4465377 | Хомут шланга | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 57 | 9254492 | Шланг в сборе | 1 |
| 57A | 4453229 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 2 |
| 58 | 9254493 | Шланг в сборе | 1 |
| 58A | 4450443 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 2 |
| 59 | 9254494 | Шланг в сборе | 1 |
| 59A | 4453230 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 2 |
| 60 | 9254495 | Шланг в сборе | 1 |
| 60A | 4453231 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
