Стрела в сборе — HITACHI ZX300W

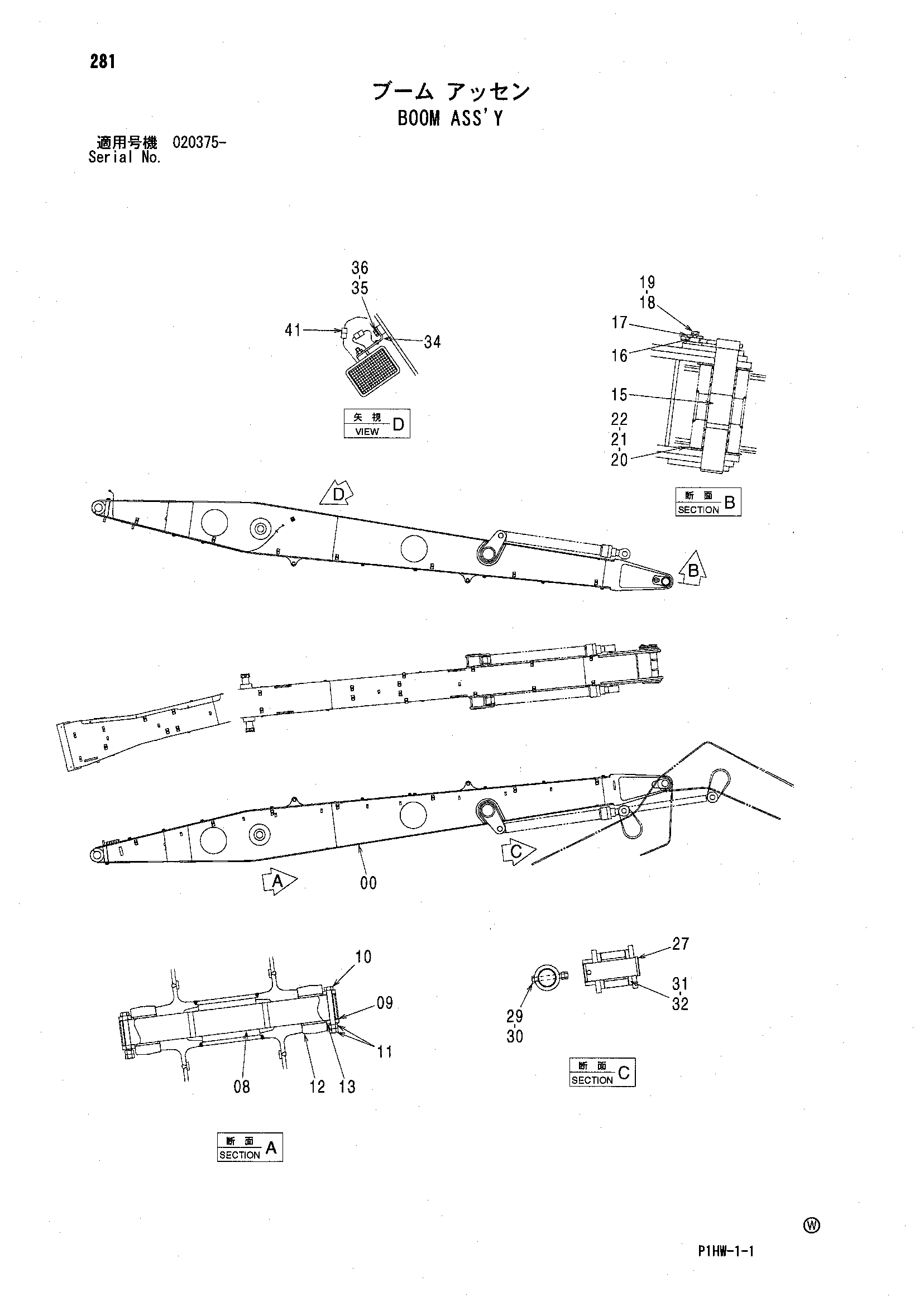

Заводская схема «Стрела в сборе» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023579 | Стрела | 1 |
| 08 | 3090165 | Палец | 1 |
| 09 | 4143531 | Ограничитель | 2 |
| 10 | 4435127 | Стопорный палец | 2 |
| 11 | J950020 | Гайка | 4 |
| 12 | 4450014 | Упорная пластина 1.0mm | 2 |
| 13 | 4445640 | Упорная пластина 1.0mm | 2 |
| 15 | 8080781 | Палец | 1 |
| 16 | 4424425 | Блок | 1 |
| 17 | 4426128 | Пластина | 1 |
| 18 | J921840 | Болт | 1 |
| 19 | J257218 | Пружинная шайба | 1 |
| 20 | 4445638 | Упорная пластина 1.0mm | 2 |
| 21 | 4445639 | Упорная пластина 2.0mm | 1 |
| 22 | 4460372 | Упорная пластина 1.5mm | 1 |
| 27 | 3103081 | Палец | 2 |
| 29 | 4435124 | Стопорный палец | 2 |
| 30 | J950016 | Гайка | 4 |
| 31 | 4444288 | Упорная пластина 1.0mm | 4 |
| 32 | 4444289 | Упорная пластина 2.0mm | 2 |
| 34 | 4224631 | Кронштейн | 1 |
| 35 | J901425 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 41 | 4447624 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
