Всасывающие трубопроводы — HITACHI ZX300W

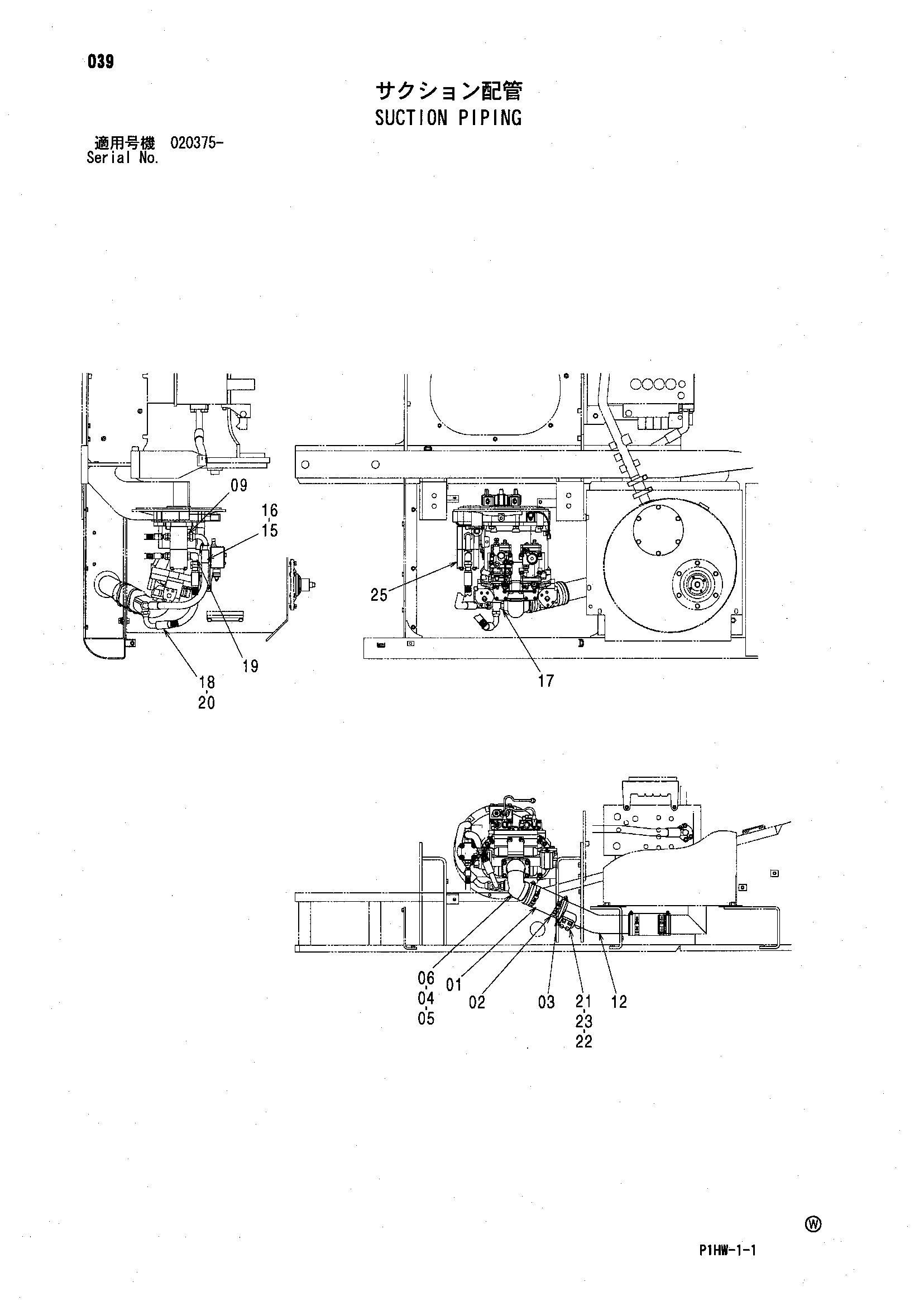

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 04 | A811085 | Уплотнительное кольцо | 1 |
| 05 | J781230 | Болт с внутренним шестигранником | 4 |
| 06 | 2037825 | Коллектор SUC. | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 8093811 | Всасывающая трубка | 1 |
| 15 | 4442642 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | A853466 | Тройник | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4264410 | Шланг | 1 |
| 19 | A853366 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4508805 | Уплотнительное кольцо | 1 |
| 22 | 4240795 | Крышка | 1 |
| 23 | M341020 | Болт с внутренним шестигранником | 4 |
| 25 | 9218033 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
