Задний короб (отопитель без) — HITACHI ZX300W

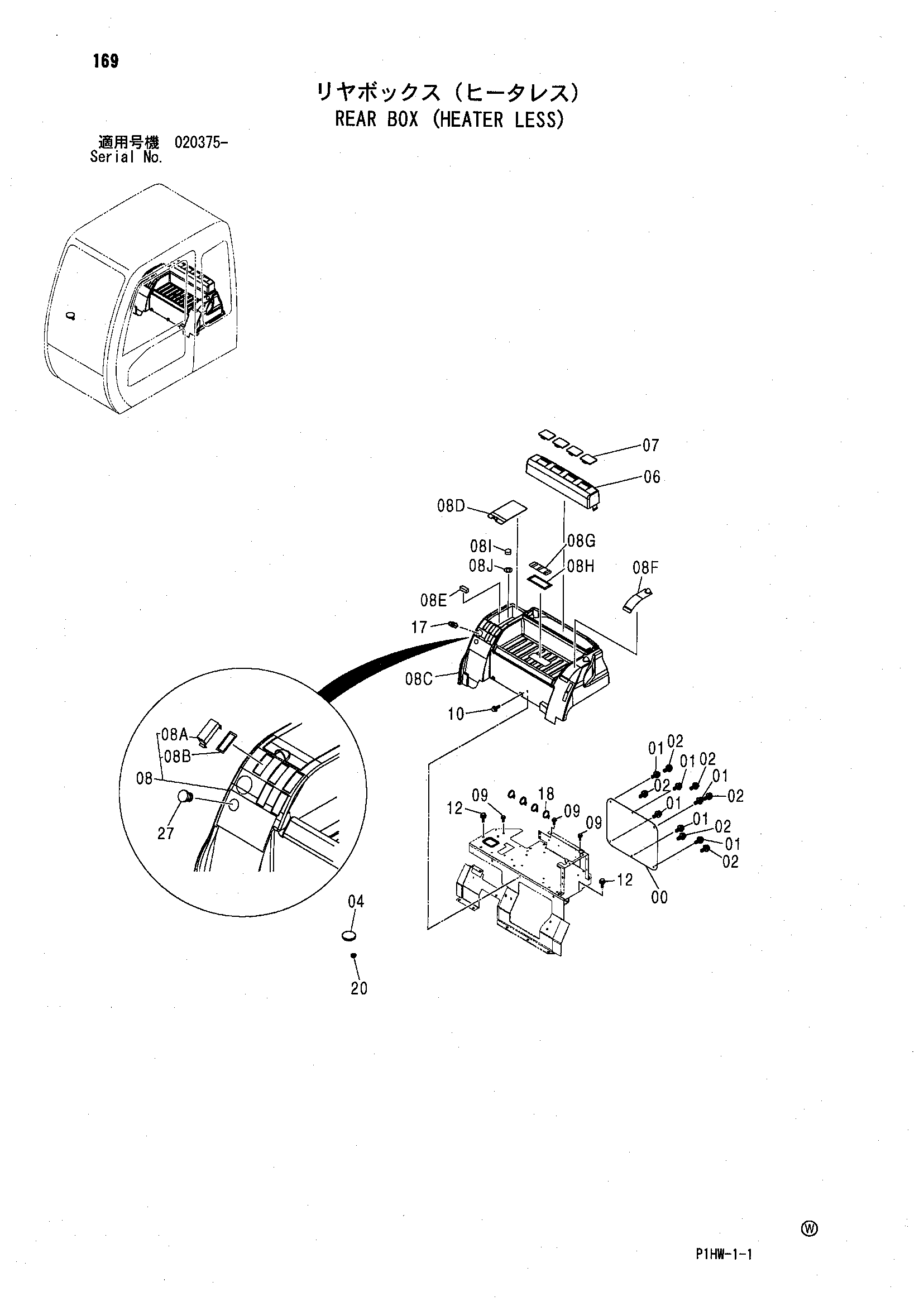

Заводская схема «Задний короб (отопитель без)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452783 | Пластина маск | 1 |
| 01 | J460616 | Винт с шайбой | 6 |
| 02 | J460616 | Винт с шайбой | 6 |
| 04 | 4378710 | Резиновая втулка | 1 |
| 06 | 4452745 | Крышка | 1 |
| 07 | 4452847 | Резиновая втулка | 4 |
| 08 | 4433793 | Трай | 1 |
| 08A | 4456725 | Крышка | 7 |
| 08B | 4456723 | Резиновое уплотнение | 7 |
| 08C | 4458227 | Трай | 1 |
| 08D | 4458228 | Крышка | 1 |
| 08E | 4458229 | Магнит | 1 |
| 08F | 4458230 | Крышка | 1 |
| 08G | 4458231 | Крышка | 1 |
| 08H | 4458232 | Уплотнение | 1 |
| 08I | 4458233 | Крышка | 1 |
| 08J | 4458234 | Уплотнение | 1 |
| 09 | J260820 | Болт с шайбой | 3 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 17 | 4357862 | Лигхтер | 1 |
| 18 | 4055312 | Ленточный зажим | 4 |
| 20 | 4209296 | Резиновая втулка | 1 |
| 27 | 4447072 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
