Пилотные гидролинии (D-2) — HITACHI ZX300W

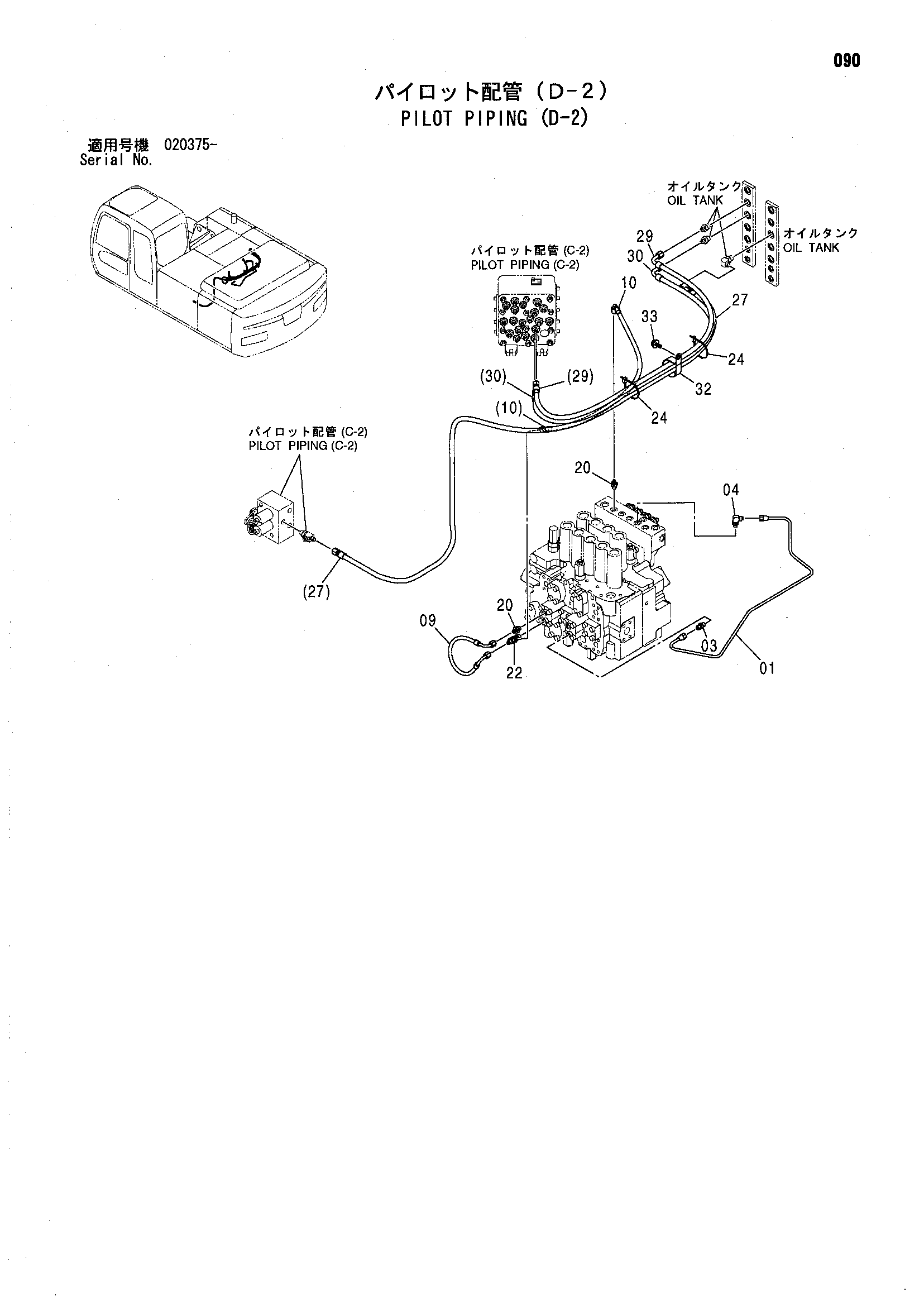

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3091686 | Трубка | 1 |
| 03 | 4255304 | Штуцер трубки | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4427351 | Шланг | 1 |
| 10 | 4427127 | Пластиковый шланг | 1 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
| 27 | 4461245 | Шланг | 1 |
| 29 | 4442052 | Шланг | 1 |
| 30 | 4442053 | Шланг | 1 |
| 32 | 4193816 | Зажим | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
