Основные гидролинии (подъём кабина) — HITACHI ZX300W

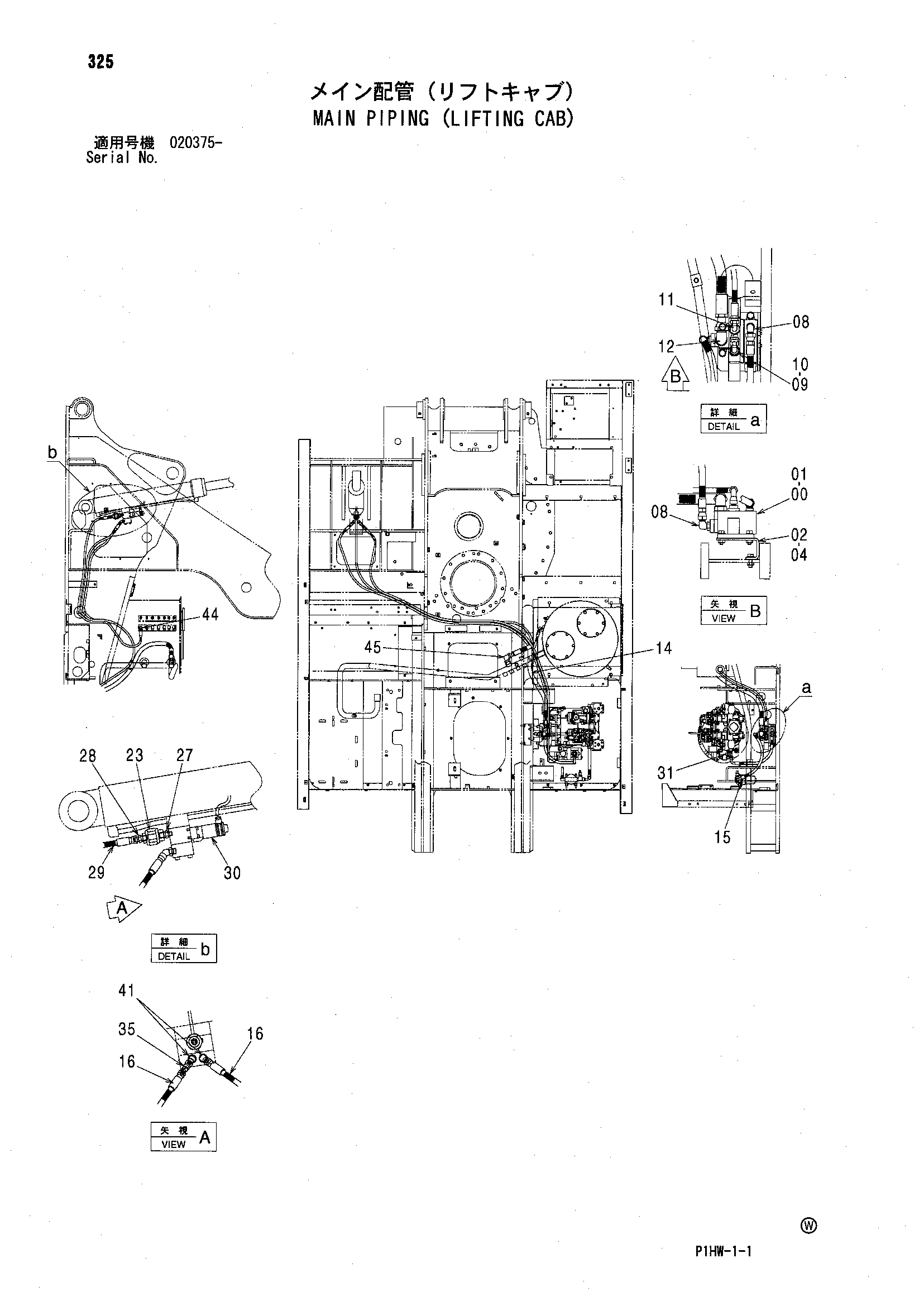

Заводская схема «Основные гидролинии (подъём кабина)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4605861 | Гидрораспределитель | 1 |
| 01 | J271035 | Болт с шайбой | 3 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8099837 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 2 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 08 | A852344 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852143 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4239976 | Унион S | 1 |
| 11 | A852343 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4295515 | Шланг | 1 |
| 15 | 4484577 | Шланг | 1 |
| 16 | 4393967 | Шланг | 2 |
| 23 | 4188602 | Клапан словретер | 1 |
| 27 | 94-1901 | Адаптер | 1 |
| 28 | 4215650 | Адаптер | 1 |
| 29 | 4305250 | Шланг | 1 |
| 30 | 4486235 | Клапан | 1 |
| 31 | A852344 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4455491 | Тхроттле | 1 |
| 41 | A852233 | Угловой штуцер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852323 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A853386 | Угловой штуцер | 1 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
