Аутригер трубопроводы (водило)(3) — HITACHI ZX300W

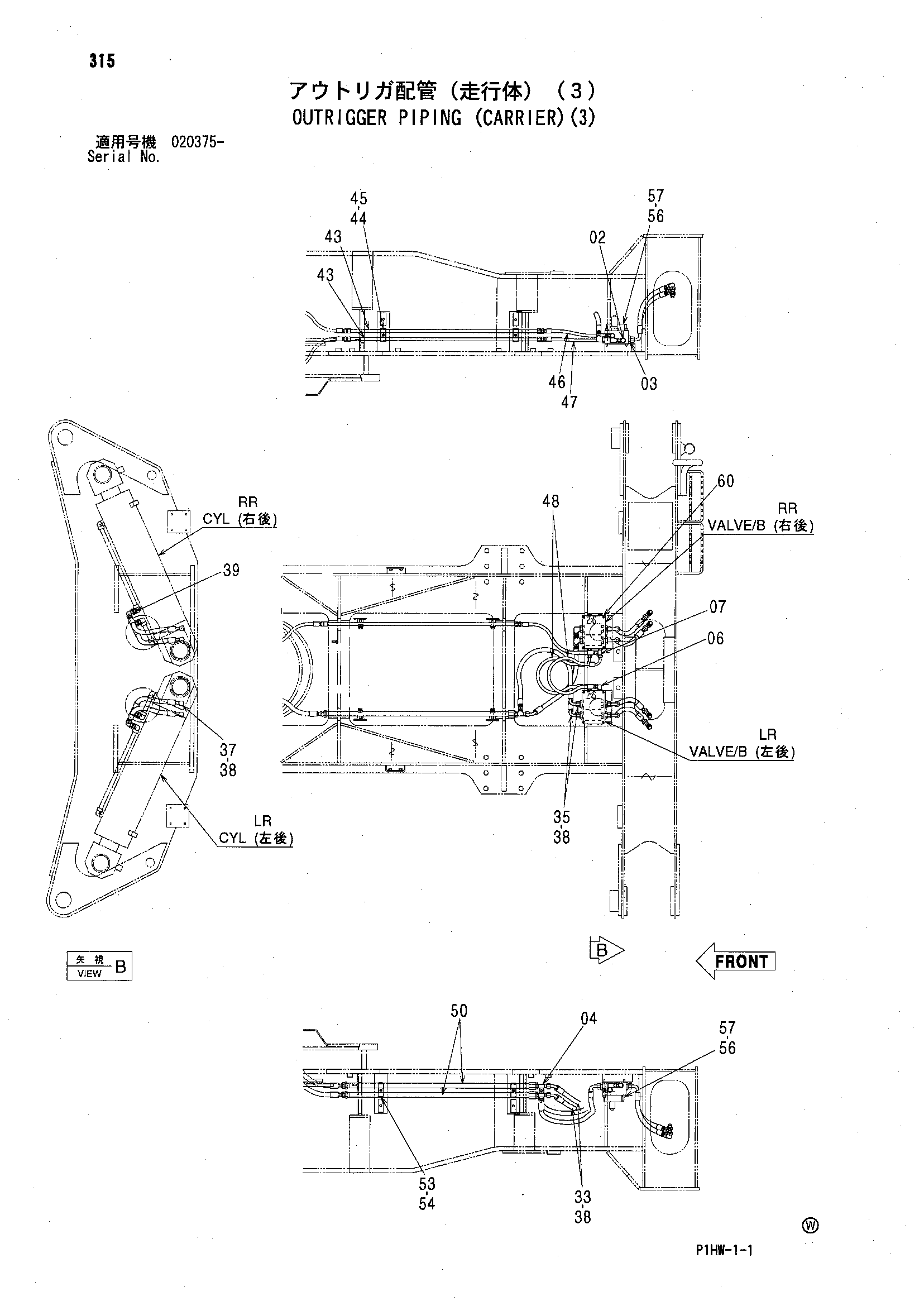

Заводская схема «Аутригер трубопроводы (водило)(3)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A885003 | Пробка | 8 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A853164 | Адаптер | 12 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853464 | Тройник | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4218089 | Шланг | 2 |
| 35 | 4283687 | Шланг | 2 |
| 37 | 4611711 | Шланг | 4 |
| 38 | 4138938 | Уплотнительное кольцо | 16 |
| 39 | A853344 | Угловой штуцер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 9761634 | Трубка | 2 |
| 44 | 4189858 | Хомут трубки | 2 |
| 45 | J271245 | Болт с шайбой | 2 |
| 45A | J901245 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4383987 | Шланг | 1 |
| 47 | 4385504 | Шланг | 1 |
| 48 | 4363304 | Шланг | 2 |
| 50 | 9761632 | Трубка | 2 |
| 53 | 4189859 | Хомут трубки | 2 |
| 54 | J271255 | Болт с шайбой | 2 |
| 54A | J901255 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 56 | J781090 | Болт с внутренним шестигранником | 8 |
| 57 | A590110 | Плоская шайба | 8 |
| 60 | 4608454 | Электромагнитный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
