Задний головка фонарь (2 фонарь) — HITACHI ZX300W

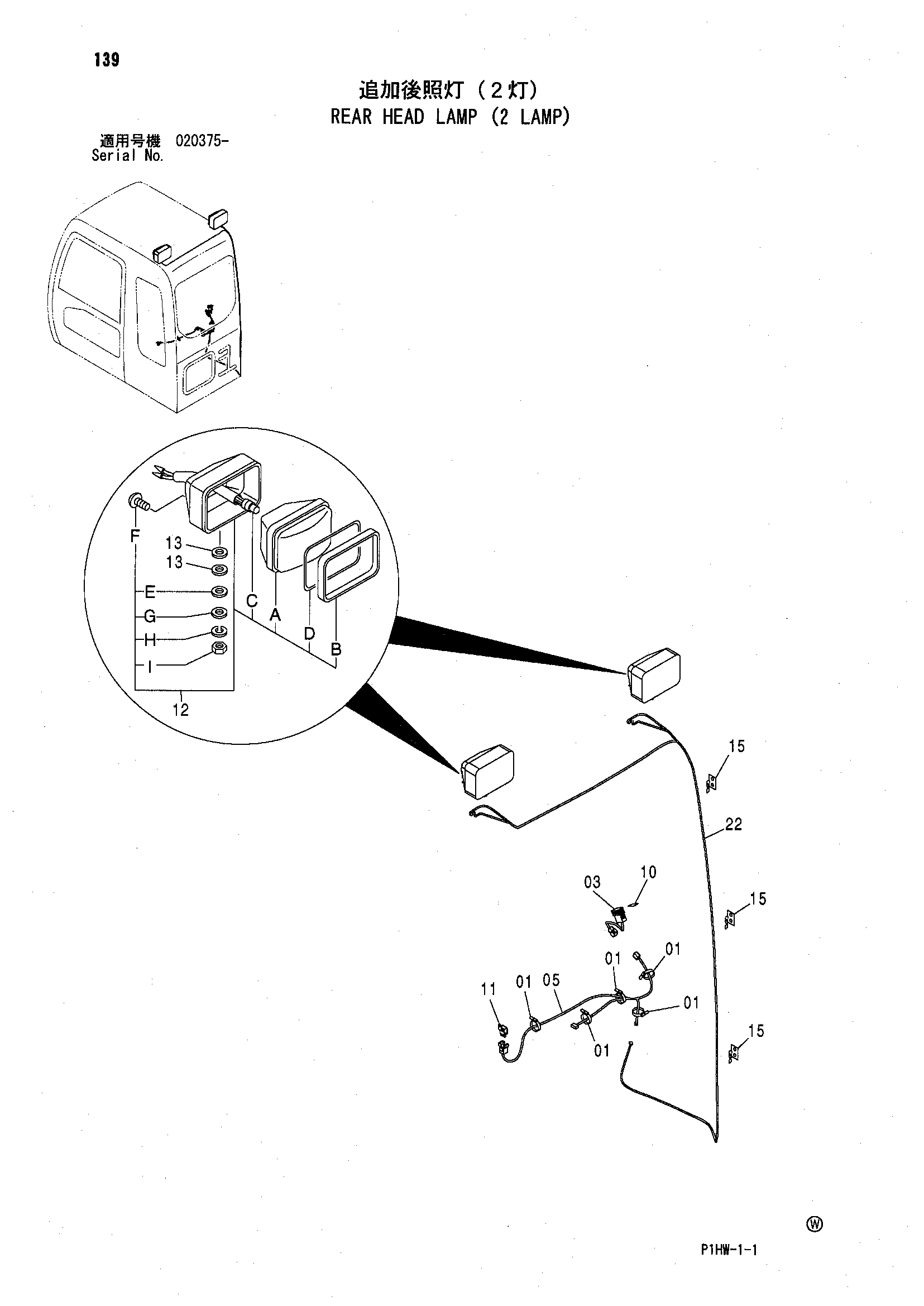

Заводская схема «Задний головка фонарь (2 фонарь)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289708 | Зажим | 5 |
| 03 | 4352947 | Выключатель | 1 |
| 05 | 4603695 | Жгут проводов | 1 |
| 10 | 4603875 | Информационная табличка | 1 |
| 11 | 4414207 | Реле | 1 |
| 12 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 12 | 4326800 | Фонарь головка в сборе | 2 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | J253114 | Плоская шайба | 4 |
| 15 | 4050373 | Зажим | 3 |
| 22 | 4603696 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
