Напорные трубопроводы — HITACHI ZX300W

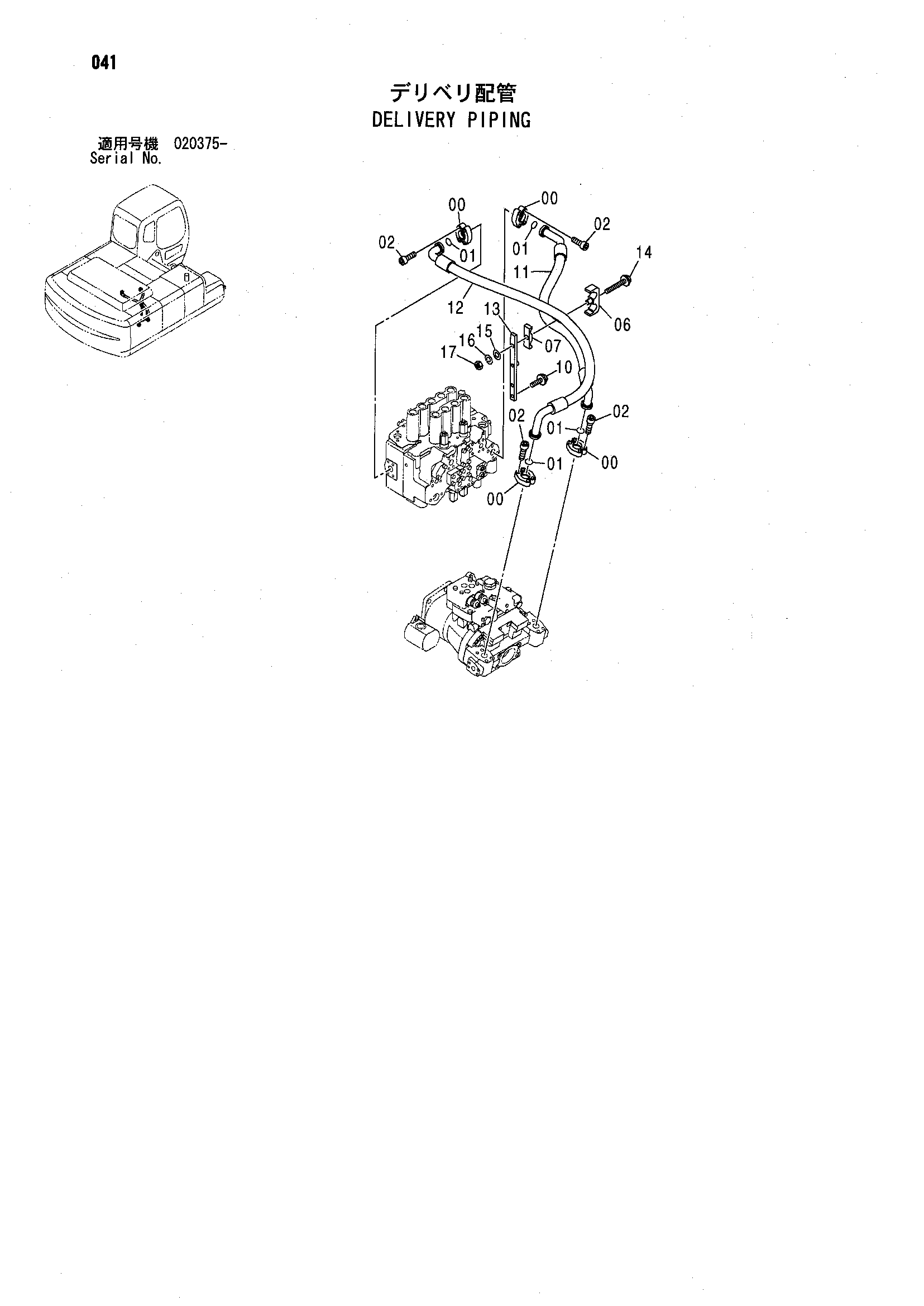

Заводская схема «Напорные трубопроводы» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 8065749 | Хомут | 1 |
| 07 | 3075326 | Резиновая прокладка | 1 |
| 10 | J271240 | Болт с шайбой | 2 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4448590 | Шланг | 1 |
| 12 | 4448583 | Шланг | 1 |
| 13 | 8083015 | Кронштейн | 1 |
| 14 | J271200 | Болт с шайбой | 1 |
| 14A | J901200 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
