Гидроцилиндр — HITACHI ZX300W

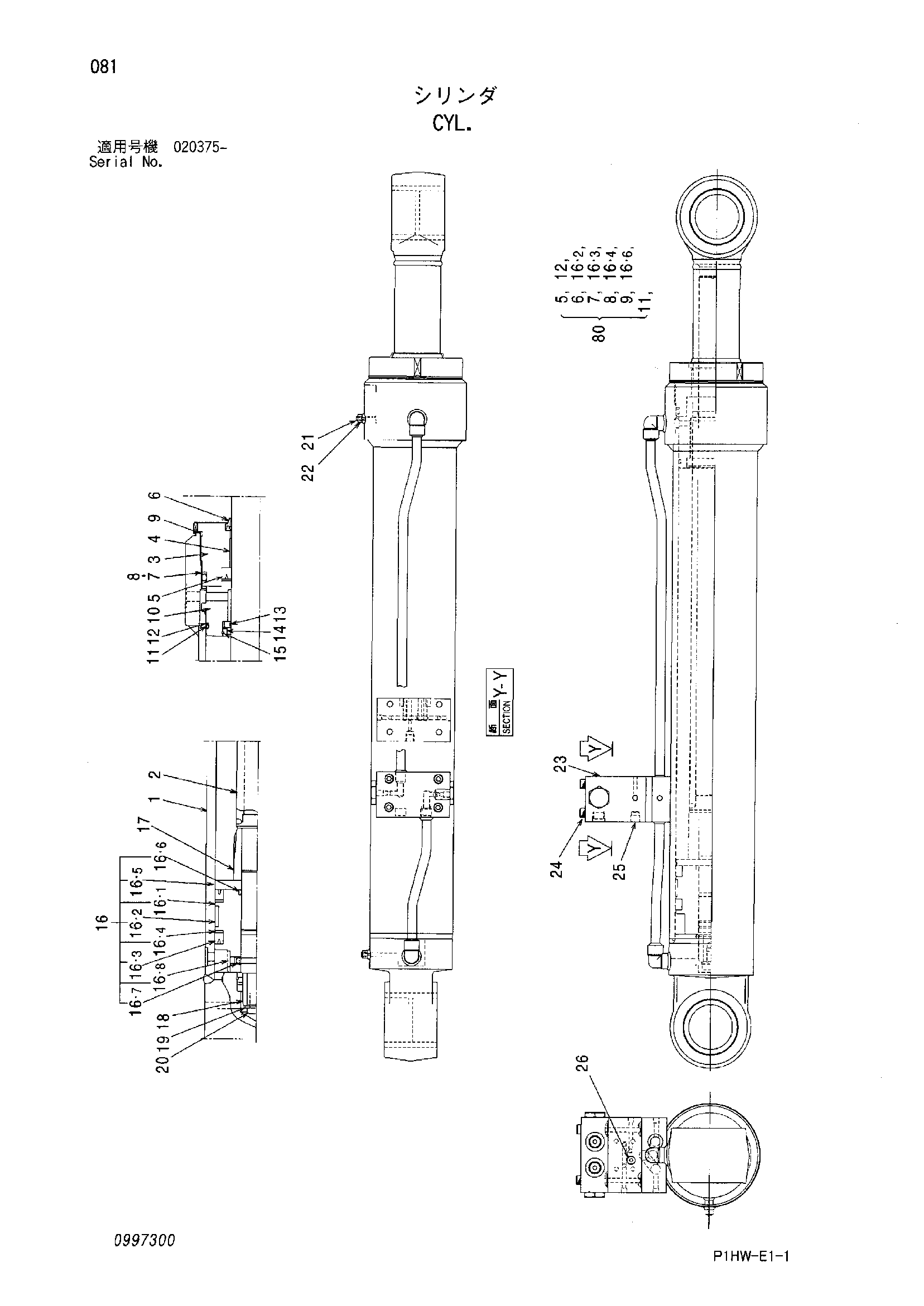

Заводская схема «Гидроцилиндр» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4603265 | Гидроцилиндр | 1 | |
| 1 | 0997301 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0997302 | Шток поршня в сборе | 1 |
| 3 | 0742203 | Головка гидроцилиндра | 1 |
| 4 | 0742204 | Втулка | 1 |
| 5 | 0742205 | U-образная манжета | 1 |
| 6 | 0742206 | Грязесъёмное кольцо | 1 |
| 7 | 0742207 | 0-Кольцо | 1 |
| 8 | 0742208 | Опорное кольцо | 1 |
| 9 | 0742209 | Уплотнительное кольцо | 1 |
| 10 | 0832604 | Фиксатор | 1 |
| 11 | 0479210 | Уплотнительное кольцо | 1 |
| 12 | 0654708 | Опорное кольцо | 1 |
| 13 | 0742211 | Кольцо амортизатор | 1 |
| 14 | 0742212 | Проставка | 1 |
| 15 | 0742213 | Ограничитель | 1 |
| 16 | 0742214 | Поршень в сборе | 1 |
| 16-1 | 0742215 | Поршень | 1 |
| 16-2 | 0742216 | Износостойкое кольцо | 1 |
| 16-3 | 0742217 | U-образная манжета | 2 |
| 16-4 | 0742218 | Опорное кольцо | 2 |
| 16-5 | 0742219 | Держатель у-ринг | 1 |
| 16-6 | 0742220 | Уплотнительное кольцо | 1 |
| 16-7 | 0478719 | Стальной шарик | 1 |
| 16-8 | 0742221 | Установочный винт | 1 |
| 17 | 0832605 | Амортизирующий подшипник | 1 |
| 18 | 0997303 | Амортизирующий подшипник | 1 |
| 19 | 0997304 | Шайба | 1 |
| 20 | 0997305 | Болт | 1 |
| 21 | 0429918 | Установочный винт | 2 |
| 22 | 0742413 | Стальной шарик | 2 |
| 23 | 0997306 | Обратный клапан | 1 |
| 24 | 0997307 | BOL разъём | 4 |
| 25 | 0997308 | Коллектор | 1 |
| 26 | 0909506 | Пробка | 1 |
| 80 | 4659841 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
