Инструмент крышка — HITACHI ZX300W

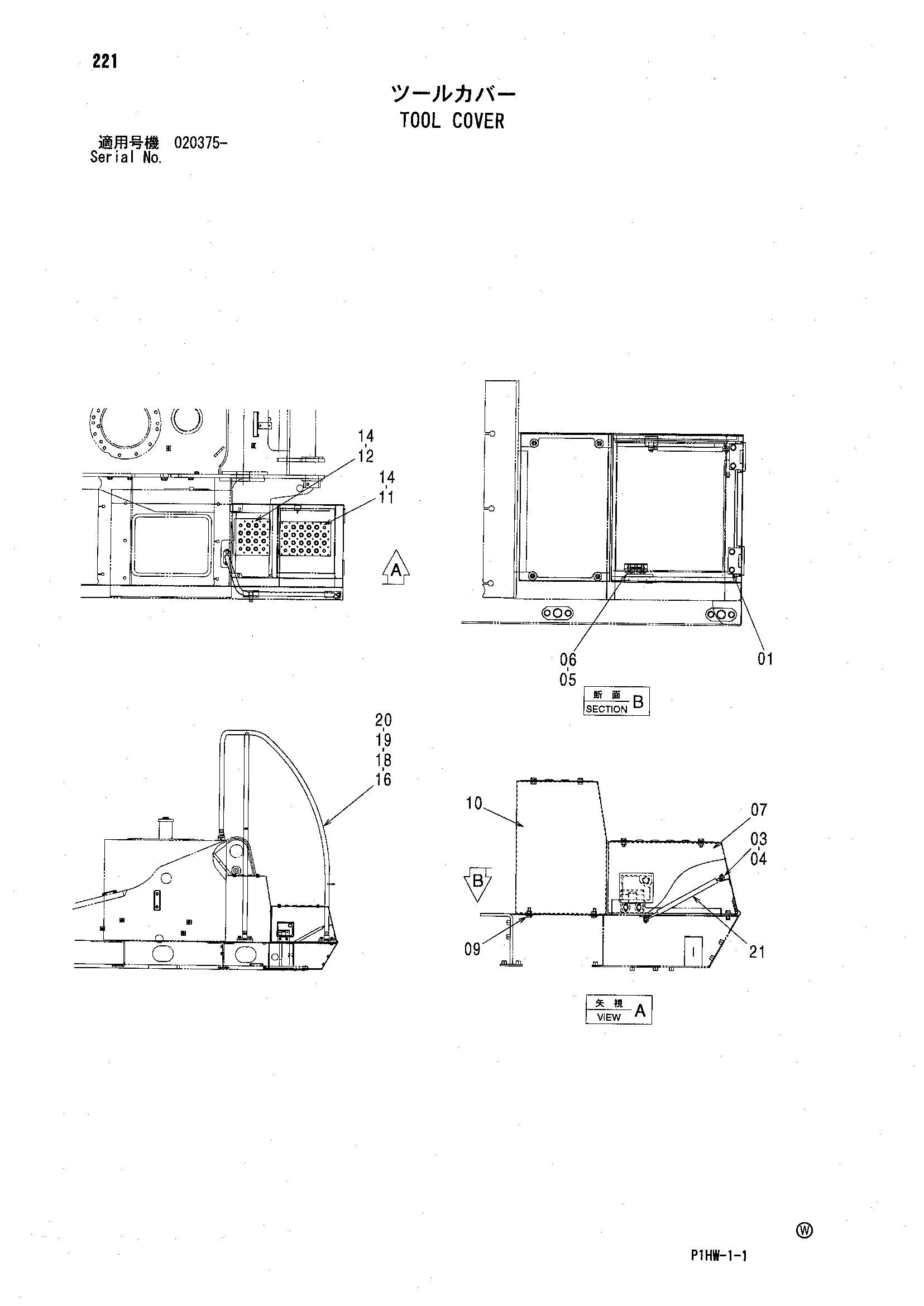

Заводская схема «Инструмент крышка» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4022697 | Стопорный палец | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 9745798 | Защёлка | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | 6022206 | Крышка | 1 |
| 07A | 4363915 | Защёлка | 1 |
| 07B | 4478085 | Петля | 2 |
| 07C | 4477675 | Резиновая прокладка | 2 |
| 09 | J281030 | Болт с шайбой | 4 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 6022205 | Ступень | 1 |
| 11 | 3092277 | Крышка | 1 |
| 12 | 3092335 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 8 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 7045148 | Стойка | 1 |
| 18 | J921235 | Болт | 6 |
| 19 | A590912 | Пружинная шайба | 6 |
| 20 | A590112 | Плоская шайба | 6 |
| 21 | 4352457 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
