Электрооборудование (C) — HITACHI ZX300W

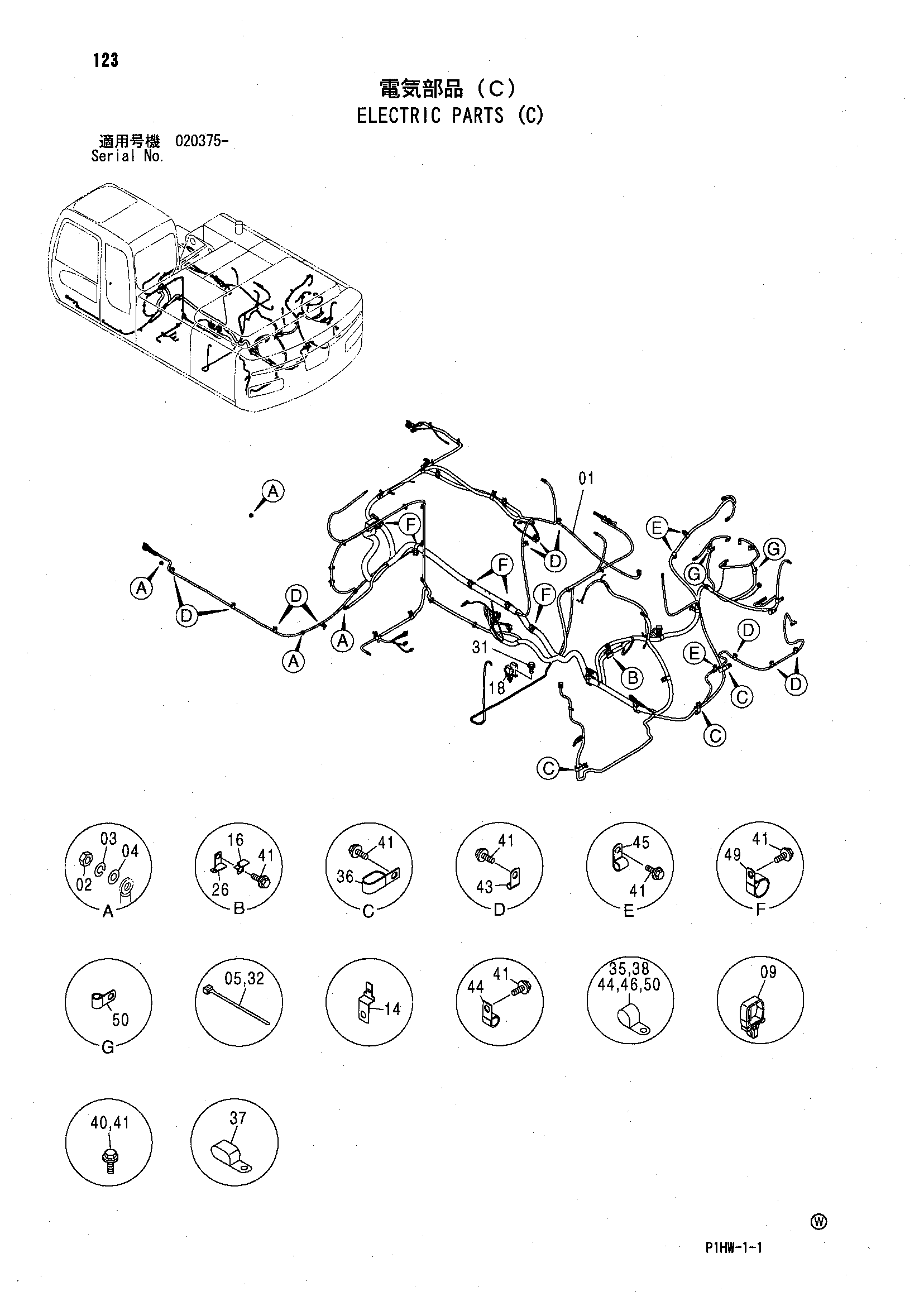

Заводская схема «Электрооборудование (C)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0004962 | Жгут проводов | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 13 |
| 09 | 4449250 | Зажим | 3 |
| 16 | 4257159 | Кронштейн | 5 |
| 18 | 4452158 | Реле | 1 |
| 26 | 4418301 | Кронштейн | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 35 | 4190274 | Зажим | 4 |
| 36 | 4190266 | Зажим | 3 |
| 37 | 4411911 | Зажим | 2 |
| 38 | 4254600 | Зажим | 3 |
| 40 | J271030 | Болт с шайбой | 1 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J271020 | Болт с шайбой | 31 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4190261 | Зажим | 10 |
| 44 | 4190273 | Зажим | 2 |
| 45 | 4190275 | Зажим | 5 |
| 46 | 4190263 | Зажим | 3 |
| 49 | 4190264 | Зажим | 5 |
| 50 | 4450494 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
