Электрооборудование (1-3) — HITACHI ZX30

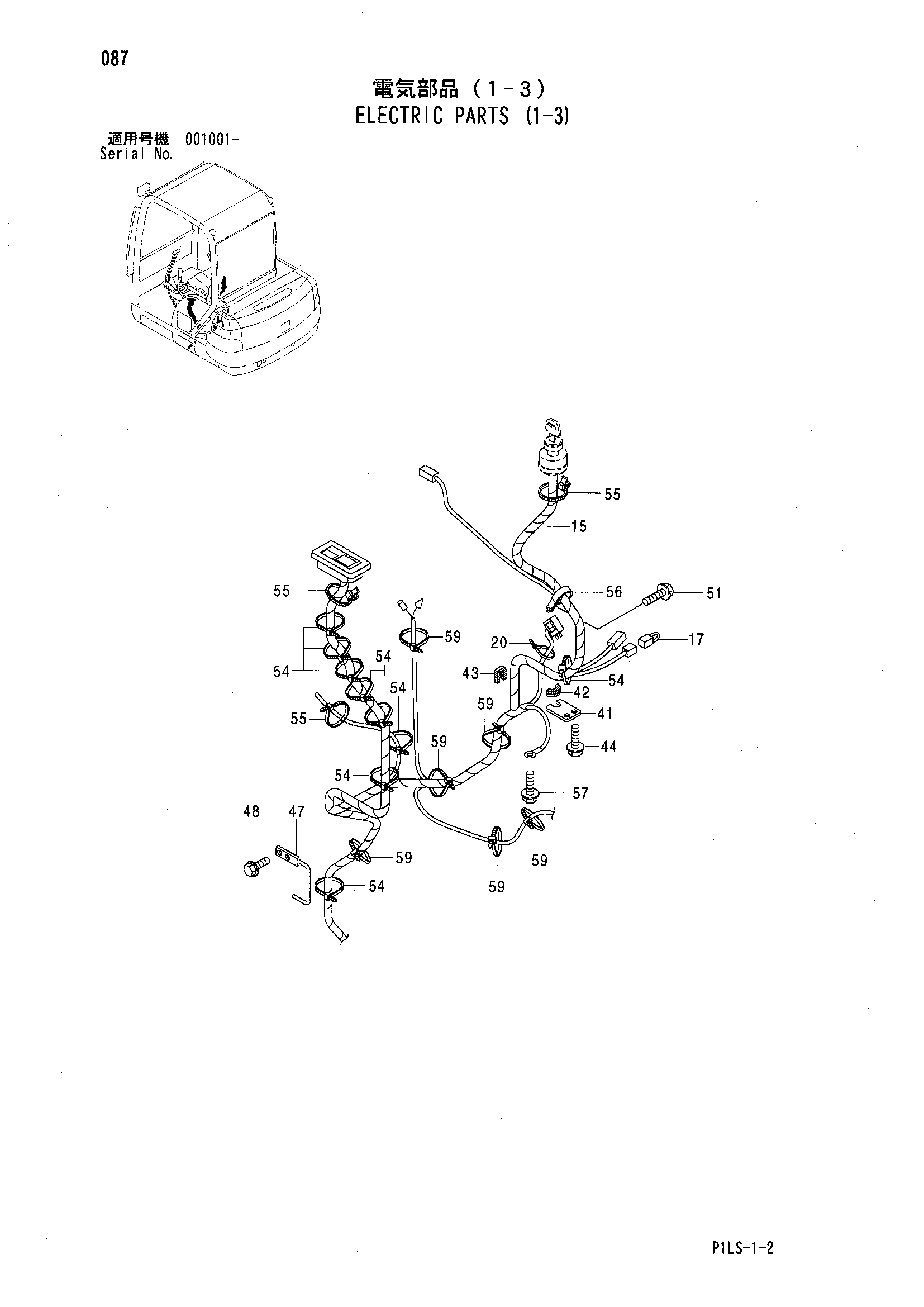

Заводская схема «Электрооборудование (1-3)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 1031119 | Жгут проводов | 1 |
| 17 | 4392691 | Жгут проводов | 1 |
| 41 | 4488475 | Пластина | 1 |
| 42 | 4488207 | Резиновая втулка | 1 |
| 43 | 4355005 | Амортизатор | 1 |
| 44 | J090825 | Болт с шайбой | 2 |
| 44 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 47 | 9760293 | Кронштейн | 1 |
| 48 | J090820 | Болт с шайбой | 2 |
| 48 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 51 | J090820 | Болт с шайбой | 1 |
| 51 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 54 | 4055312 | Ленточный зажим | 9 |
| 55 | 4254600 | Зажим | 3 |
| 56 | 4192035 | Зажим | 1 |
| 57 | J090816 | Болт с шайбой | 1 |
| 57 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 59 | 4323613 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
