Дополнительный трубопроводы (рукоять 1.35M) <35> — HITACHI ZX30

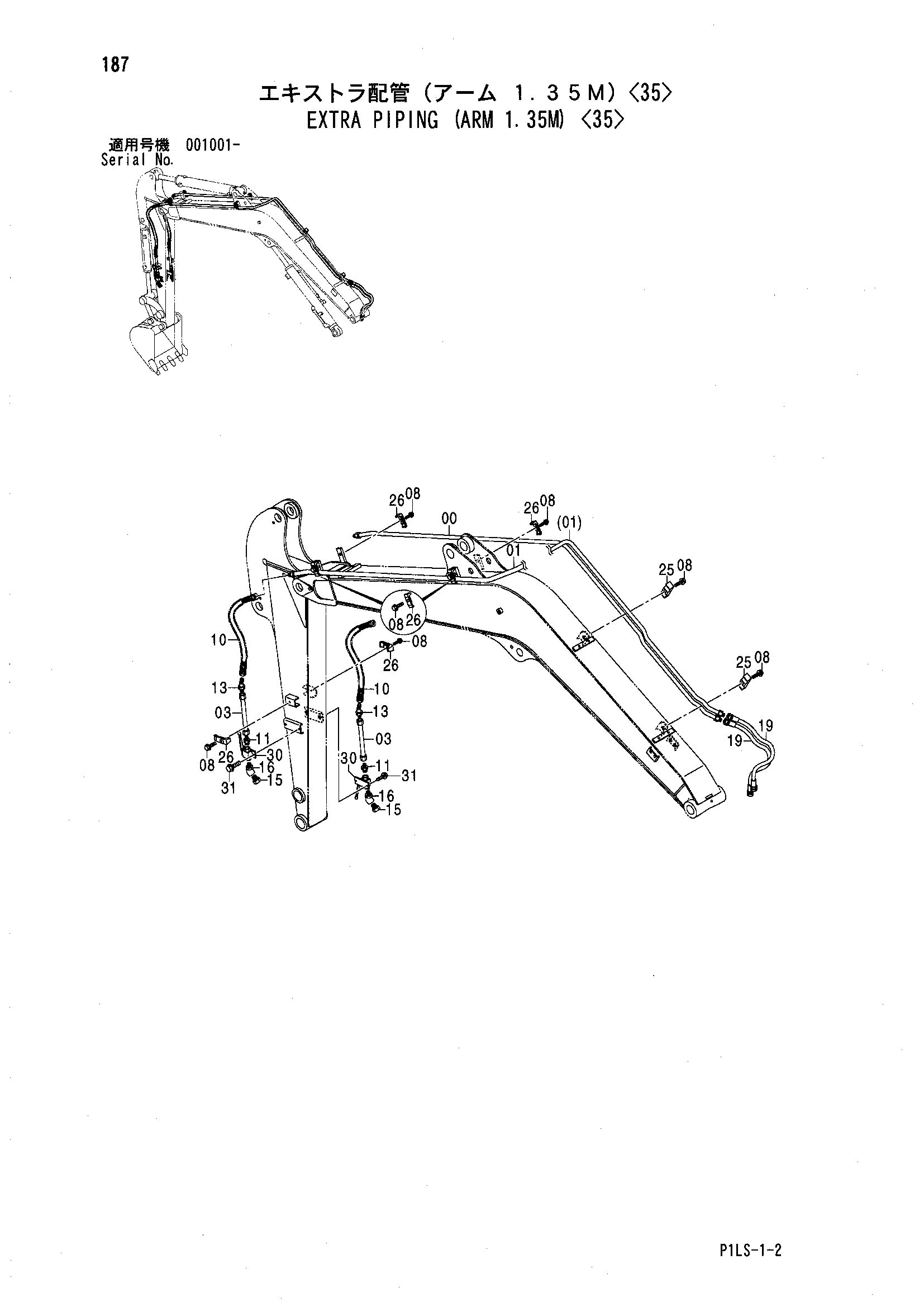

Заводская схема «Дополнительный трубопроводы (рукоять 1.35M) <35>» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E8091485 | Трубка | 1 |
| 01 | E8091484 | Трубка | 1 |
| 03 | E9743589 | Трубка | 2 |
| 08 | EJ051045 | Болт с шайбой | 8 |
| 08 | EJ271045 замена: EJ901045 | Болт с шайбой | 8 |
| 10 | E4364828 | Шланг | 2 |
| 11 | E4276850 | Адаптер | 2 |
| 11A | E4506418 | Уплотнительное кольцо | 2 |
| 13 | E4081336 | Угловой штуцер | 2 |
| 13A | E4506418 | Уплотнительное кольцо | 1 |
| 15 | E4294858 | Пробка | 2 |
| 16 | E4293263 | Угловой штуцер | 2 |
| 16A | E4506418 | Уплотнительное кольцо | 1 |
| 19 | E4364961 | Шланг | 2 |
| 25 | E4354753 замена: E4189858 | Хомут трубки | 2 |
| 25 | E4189858 | Хомут трубки | 2 |
| 26 | E4354754 замена: E4053594 | Хомут трубки | 6 |
| 26 | E4053594 | Хомут трубки | 6 |
| 30 | E4461694 | Запорный клапан | 2 |
| 31 | EJ050820 | Болт с шайбой | 4 |
| 31 | E4618460 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
