Основные гидролинии (2) — HITACHI ZX30

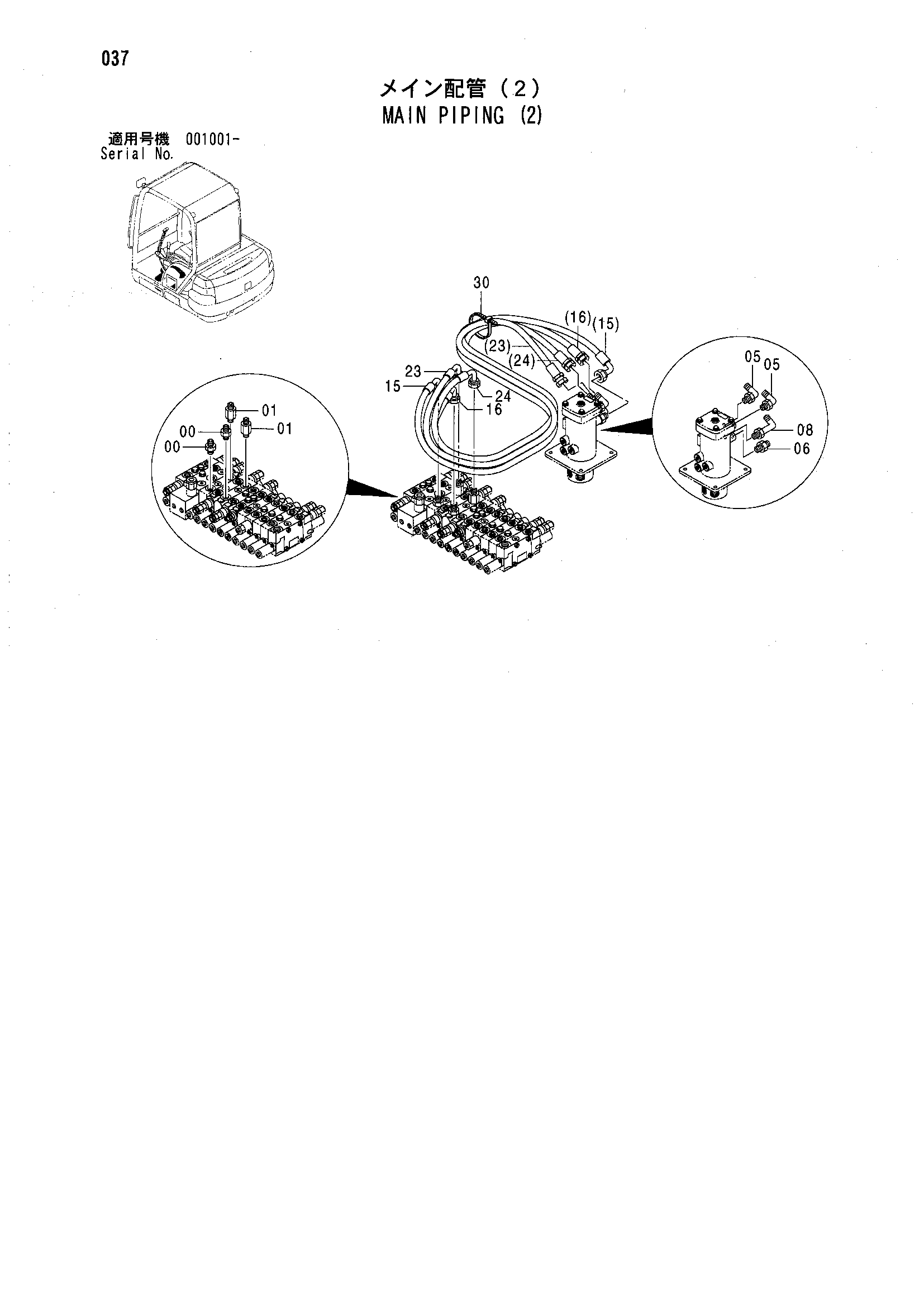

Заводская схема «Основные гидролинии (2)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042031 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4368210 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4434982 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4042031 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4434724 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4602857 | Шланг | 1 |
| 16 | 4602858 | Шланг | 1 |
| 23 | 4602865 | Шланг | 1 |
| 24 | 4602866 | Шланг | 1 |
| 30 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
