Масляный радиатор трубопроводы (1) — HITACHI ZX30

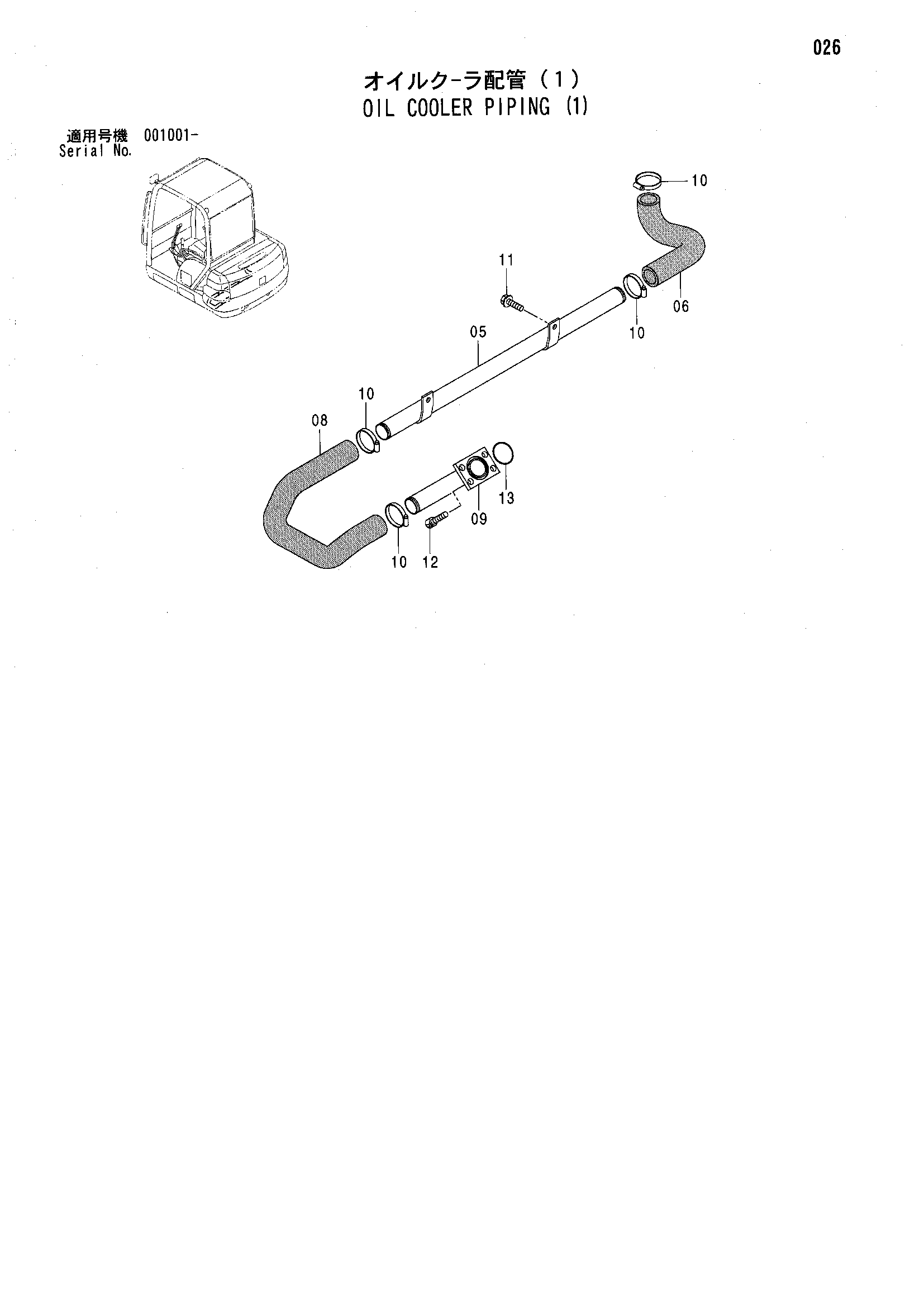

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8078503 | Всасывающая трубка | 1 |
| 06 | 4340396 | Резиновый шланг | 1 |
| 08 | 3096751 | Резиновый шланг | 1 |
| 09 | 8090353 | Всасывающая трубка | 1 |
| 10 | 4505385 | Хомут шланга | 4 |
| 11 | J051045 | Болт с шайбой | 2 |
| 11 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 12 | J771025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 13 | A810040 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
