Кабина (3) — HITACHI ZX30

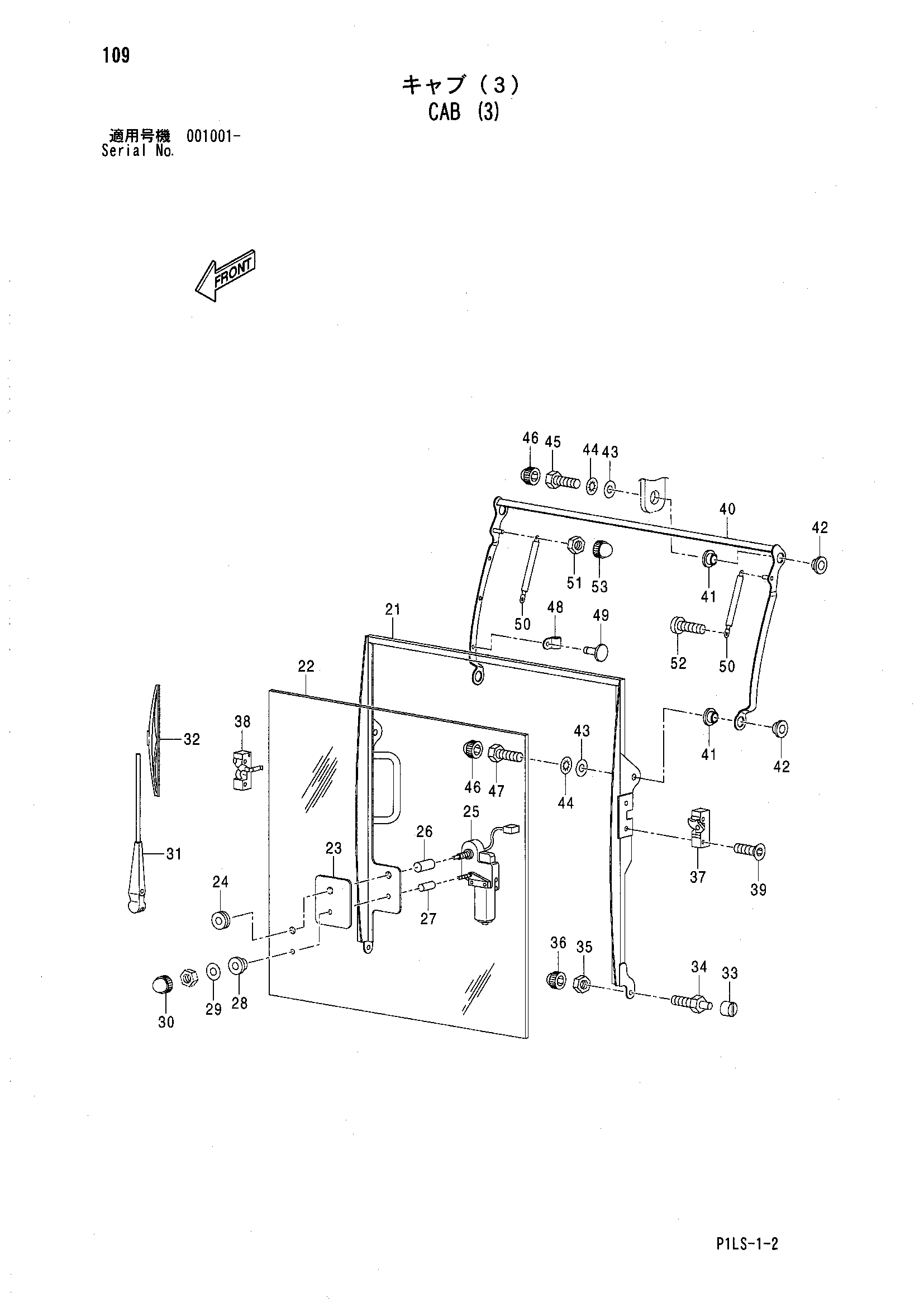

Заводская схема «Кабина (3)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4611461 | Окно в сборе | 1 | |
| 21 | E4607269 | Рама | 1 |
| 22 | E4607270 | Стекло | 1 |
| 23 | E4607271 | Резиновая прокладка | 1 |
| 24 | E4607272 | Резиновая втулка | 1 |
| 25 | E4607273 | Гидромотор | 1 |
| 26 | E4607274 | Проставка | 1 |
| 27 | E4607275 | Проставка | 1 |
| 28 | E4607262 | Проставка | 1 |
| 29 | E4607276 | Васха | 1 |
| 30 | E4607277 | Колпачок | 1 |
| 31 | E4607278 | Рукоять | 1 |
| 32 | E4607279 | Отвал | 1 |
| 33 | E4607280 | Ролик | 2 |
| 34 | E4607281 | Палец | 2 |
| 35 | E4607282 | Гайка | 2 |
| 36 | E4607283 | Колпачок | 2 |
| 37 | E4607284 | Замок | 1 |
| 38 | E4607285 | Замок | 1 |
| 39 | E4607286 | Винт | 4 |
| 40 | E4607287 | Рукоять | 1 |
| 41 | E4607288 | Проставка | 4 |
| 42 | E4607289 | Проставка | 4 |
| 43 | E4607175 | Шайба | 4 |
| 44 | E4607197 | Шайба | 4 |
| 45 | E4607290 | Винт | 2 |
| 46 | E4607277 | Колпачок | 4 |
| 47 | E4607196 | Винт | 2 |
| 48 | E4607291 | Зажим | 3 |
| 49 | E4607292 | Заклёпка | 3 |
| 50 | E4607293 | Амортизатор | 2 |
| 51 | E4607294 | Гайка | 2 |
| 52 | E4607176 | Винт | 2 |
| 53 | E4607277 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
