Пилотные гидролинии (2-3) — HITACHI ZX30

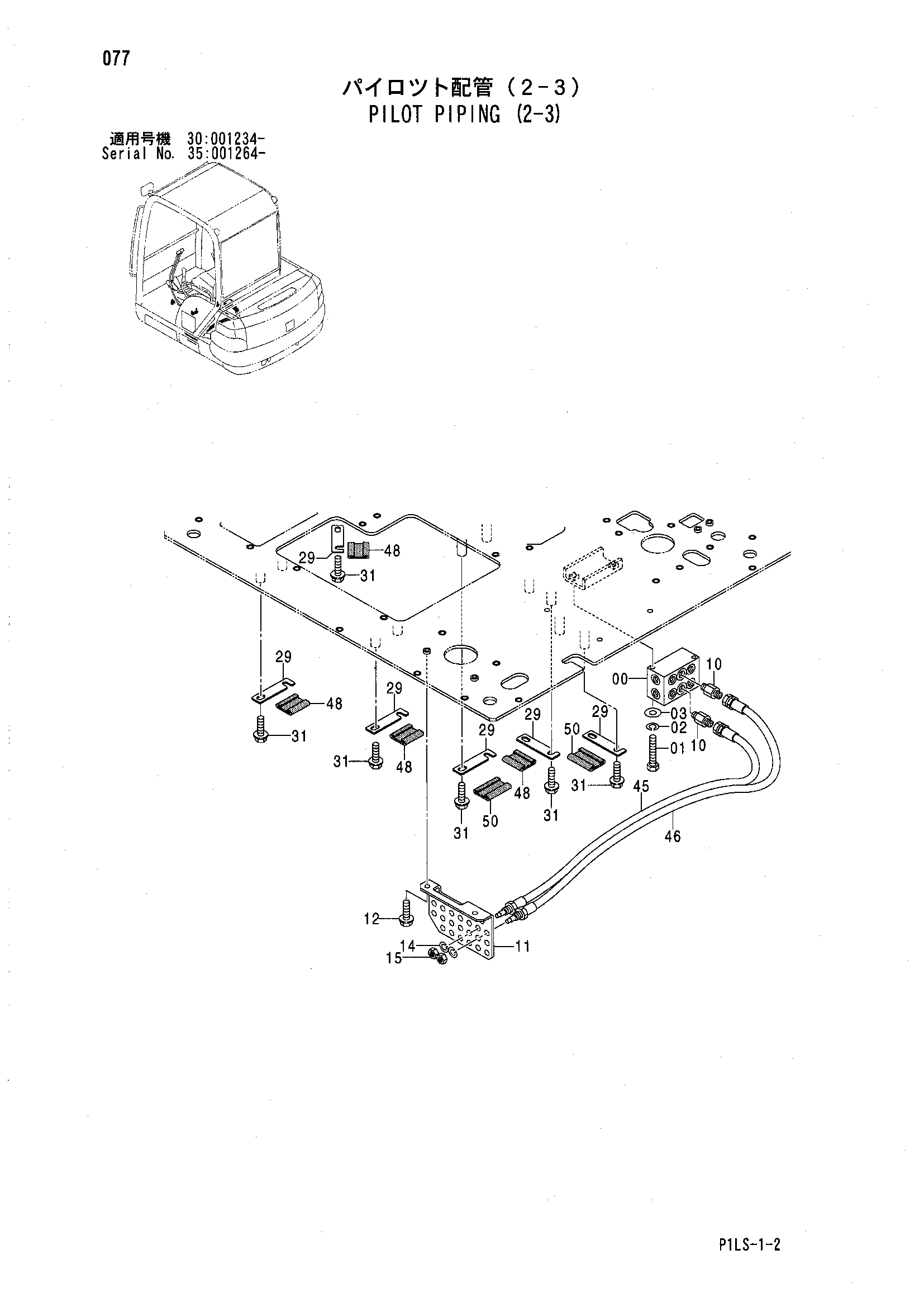

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094178 | Коллектор | 1 |
| 01 | J960890 замена: J900890 | Болт | 2 |
| 01 | J900890 | Болт | 2 |
| 02 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | J253108 замена: A590108 | Плоская шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 10 | 4368209 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4488322 | Кронштейн | 1 |
| 12 | J090825 | Болт с шайбой | 2 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 14 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J231212 замена: J950012 | Гайка | 2 |
| 15 | J950012 | Гайка | 2 |
| 29 | 4613945 | Пластина | 6 |
| 31 | J090816 | Болт с шайбой | 12 |
| 31 | J260816 замена: J900816 | Болт с шайбой | 12 |
| 45 | 4602893 | Шланг | 1 |
| 46 | 4602894 | Шланг | 1 |
| 48 | 4613946 | Резиновая прокладка | 4 |
| 50 | 4613947 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
