Рукоять опора (рукоять 1.57M) <30> — HITACHI ZX30

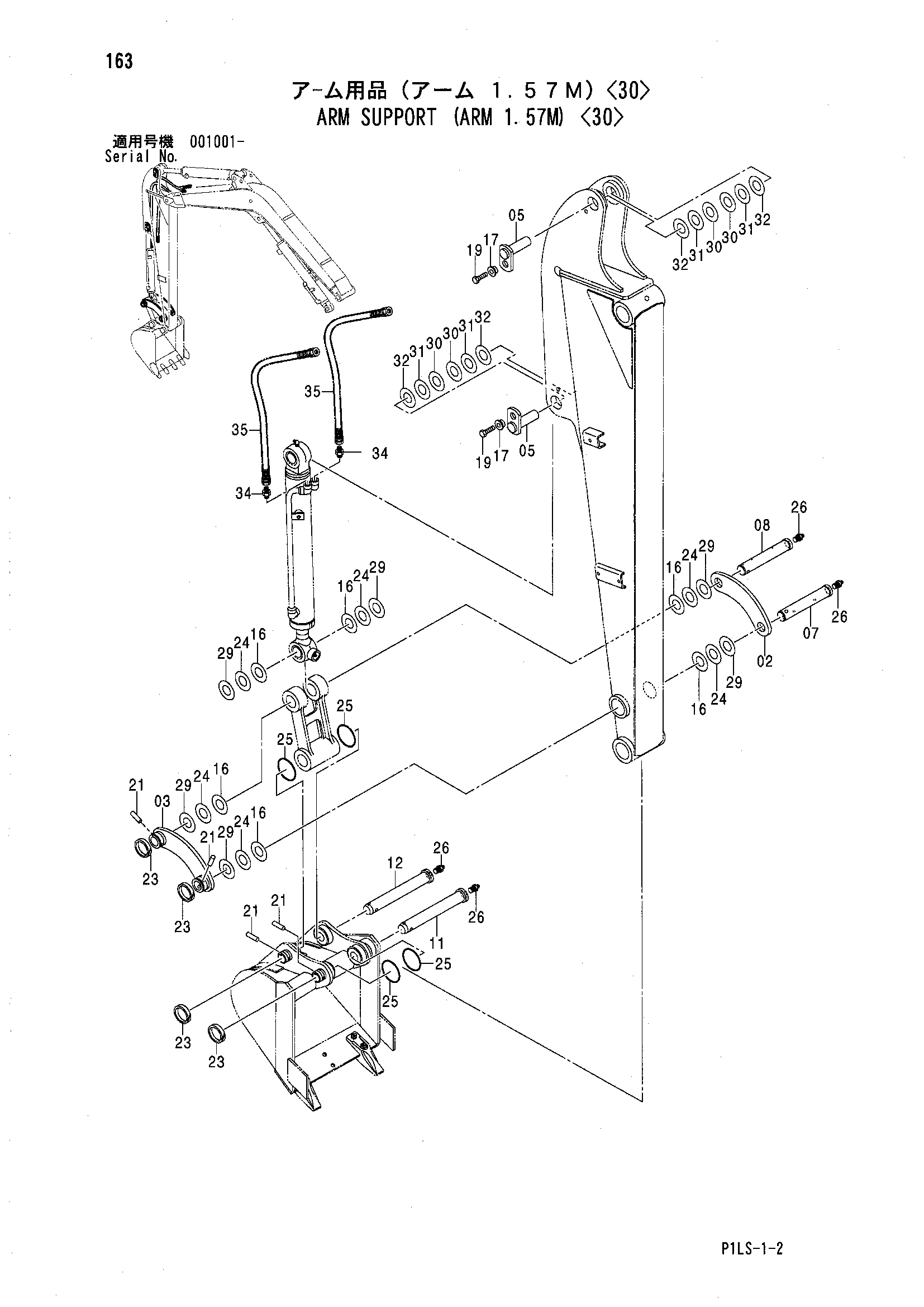

Заводская схема «Рукоять опора (рукоять 1.57M) <30>» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | E4339612 | Тяга | 1 |
| 03 | E8060041 | Тяга | 1 |
| 05 | E9758090 | Палец | 2 |
| 07 | E4340409 | Палец | 1 |
| 08 | E4340410 | Палец | 1 |
| 11 | E4487429 | Палец | 1 |
| 11 | E4487457 | Палец | 1 |
| 12 | E4487457 | Палец | 1 |
| 16 | E4354259 | Регулировочная шайба 0.8 | 6 |
| 17 | E4339354 | Втулка | 2 |
| 19 | EJ971230 замена: EJ901230 | Болт | 2 |
| 19 | EJ901230 | Болт | 2 |
| 21 | E4244708 | Палец | 4 |
| 23 | E4351621 | Кольцо | 4 |
| 24 | E4352136 | Регулировочная шайба 0.5 | 6 |
| 25 | E4275533 | Уплотнительное кольцо | 4 |
| 26 | EJ75481 | Пресс-маслёнка | 4 |
| 29 | E4354260 | Регулировочная шайба 1.0 | 6 |
| 30 | E4367635 | Регулировочная шайба 0.5 | 4 |
| 31 | E4367636 | Регулировочная шайба 0.8 | 4 |
| 32 | E4367637 | Регулировочная шайба 1.0 | 4 |
| 34 | E4042031 | Адаптер | 2 |
| 34A | E4509180 | Уплотнительное кольцо | 1 |
| 35 | E4377283 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
