Основные гидролинии (3) — HITACHI ZX30

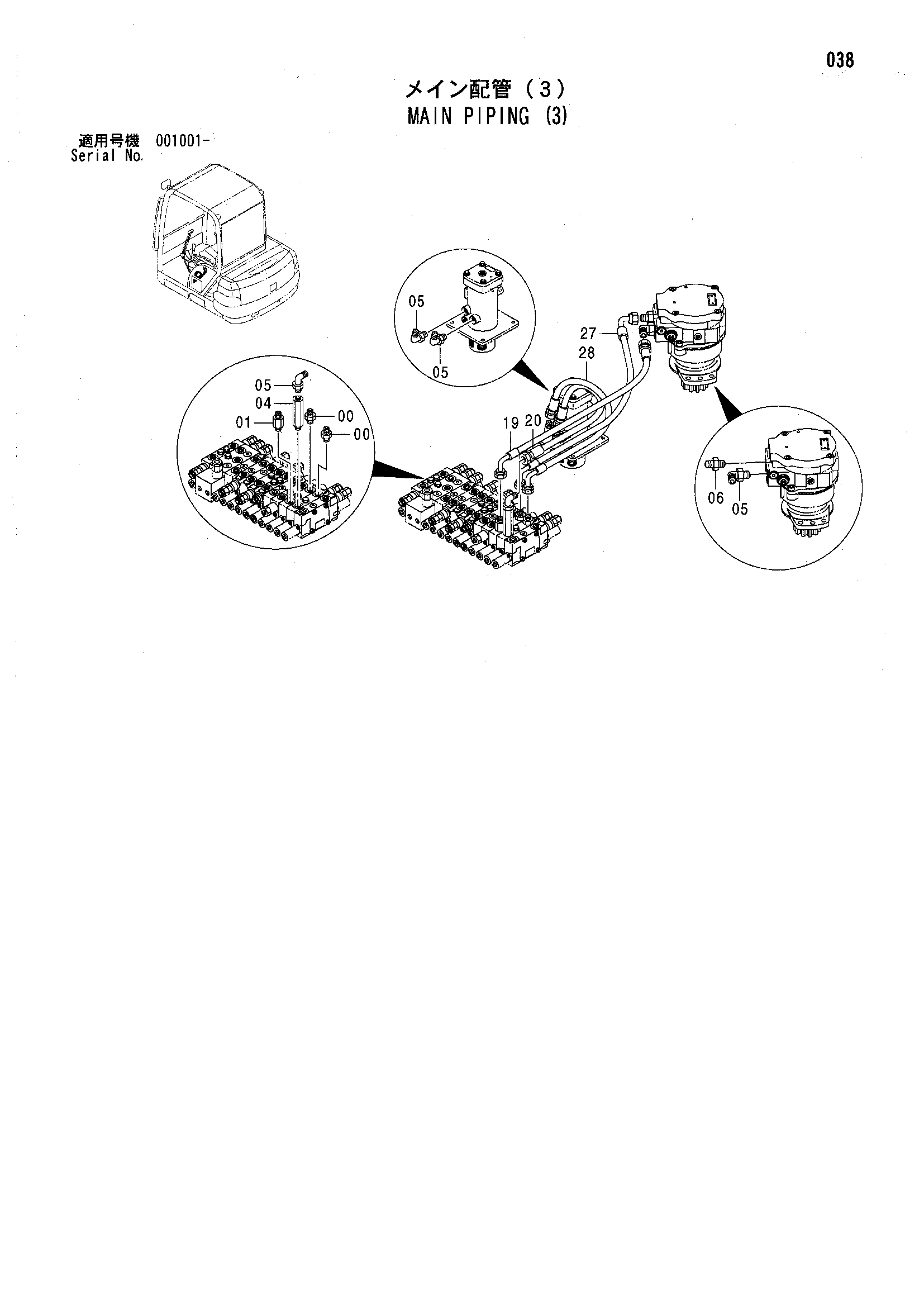

Заводская схема «Основные гидролинии (3)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042031 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4368210 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4179896 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4434982 | Угловой штуцер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4042031 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4602861 | Шланг | 1 |
| 20 | 4602862 | Шланг | 1 |
| 27 | 4602869 | Шланг | 1 |
| 28 | 4602870 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
