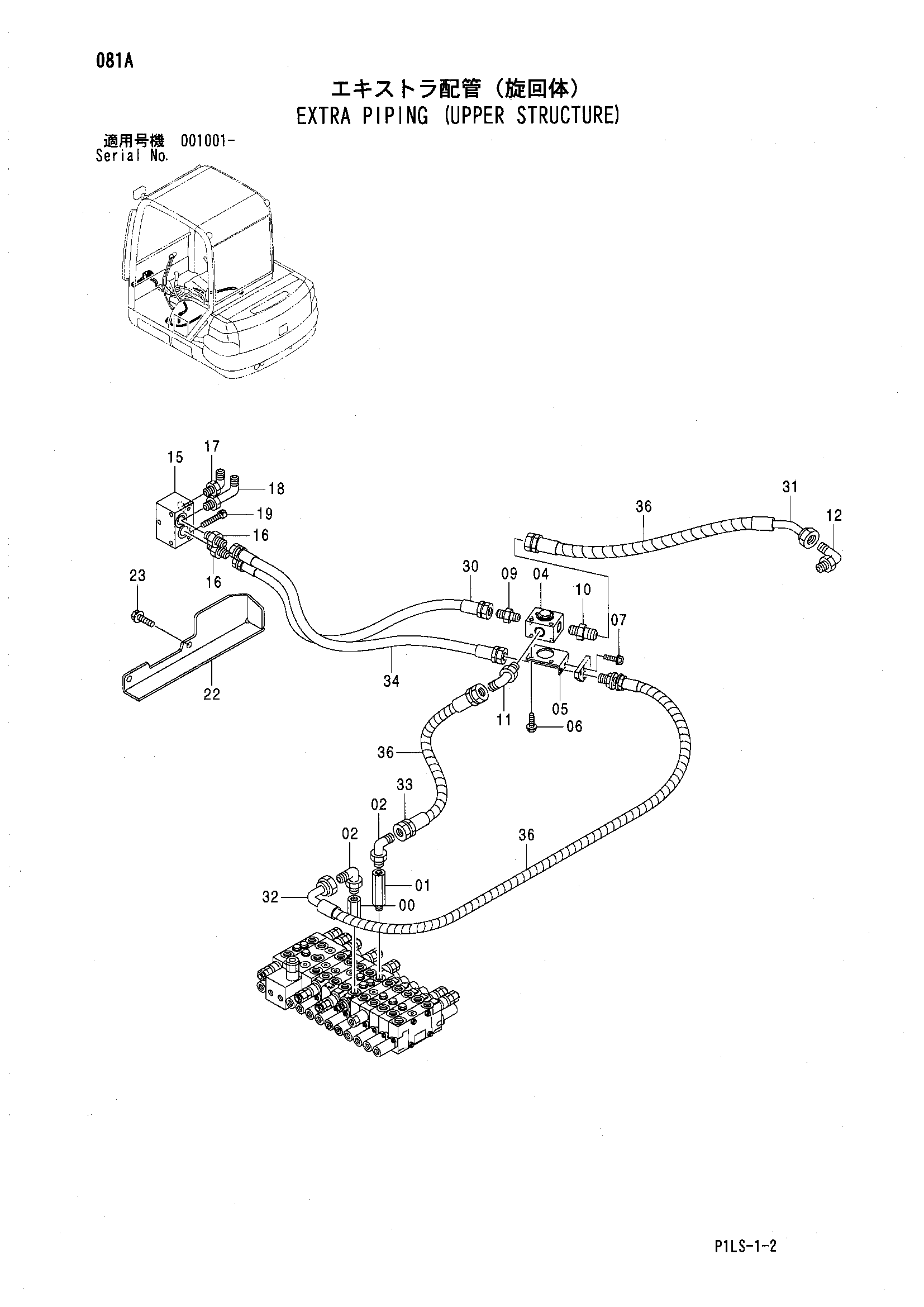

Дополнительный трубопроводы (верхний структуре) — HITACHI ZX30
Заводская схема «Дополнительный трубопроводы (верхний структуре)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261357 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4179896 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4169597 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4340948 | Клапан селектор | 1 |
| 05 | 8058848 | Кронштейн | 1 |
| 06 | J090865 | Болт с шайбой | 2 |
| 06 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 07 | J090820 | Болт с шайбой | 2 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 09 | 4042032 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4368201 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4081336 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4065118 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 3070508 | Коллектор | 1 |
| 16 | 4042032 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4434983 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4414503 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | J770855 замена: J780855 | Болт с внутренним шестигранником | 3 |
| 19 | J780855 | Болт с внутренним шестигранником | 3 |
| 22 | 3073741 | Крышка | 1 |
| 23 | J051030 | Болт с шайбой | 2 |
| 23 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 30 | 4602931 | Шланг | 1 |
| 31 | 4602932 | Шланг | 1 |
| 32 | 4602933 | Шланг | 1 |
| 33 | 4602934 | Шланг | 1 |
| 34 | 4602935 | Шланг | 1 |
| 36 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
