Сиденье базовый — HITACHI ZX30

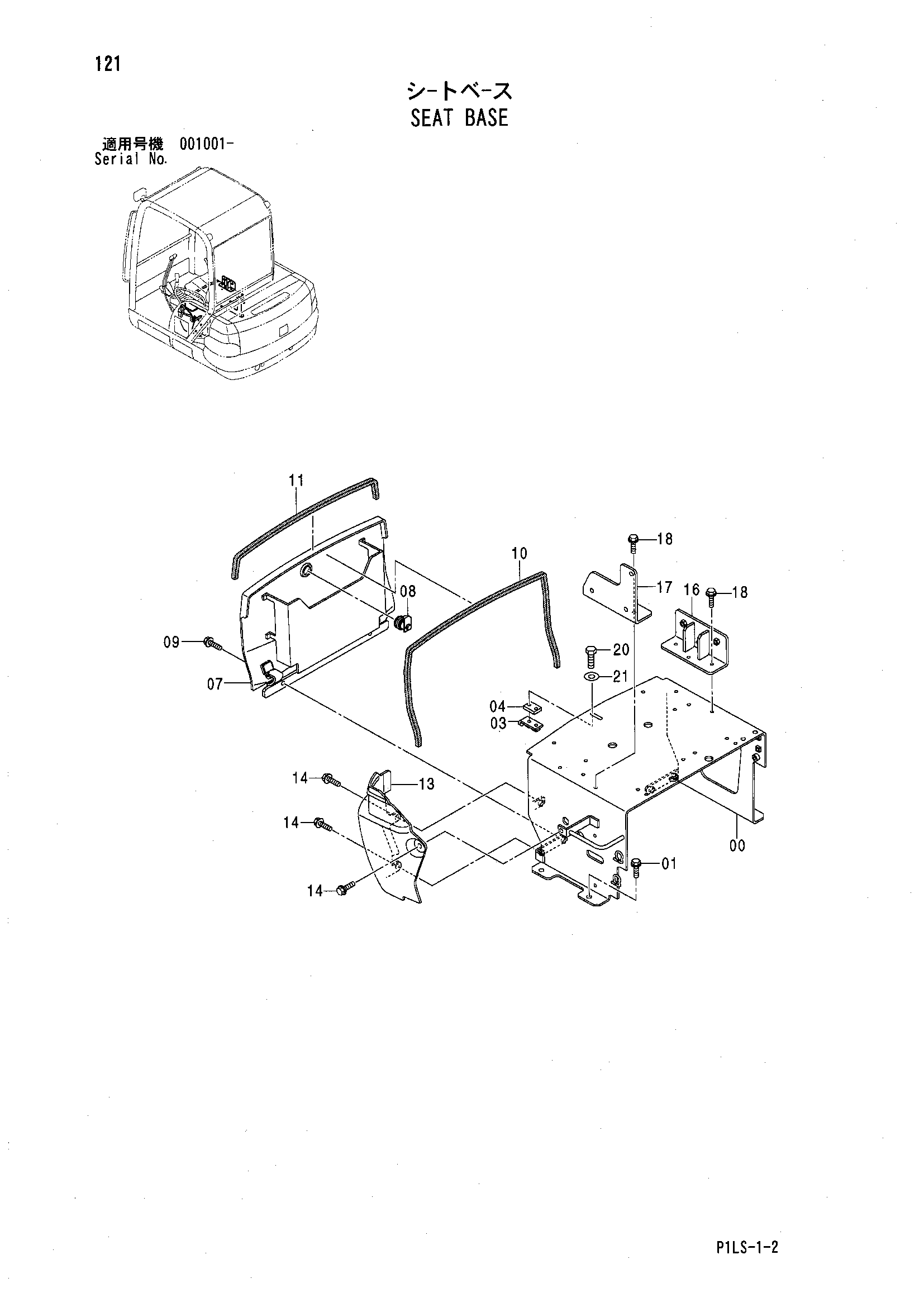

Заводская схема «Сиденье базовый» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043141 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | 9756170 | Кронштейн | 1 |
| 04 | 4458605 | Проставка | 1 |
| 07 | 7040856 | Крышка | 1 |
| 08 | 4423918 | Замок | 1 |
| 09 | J090820 | Болт с шайбой | 2 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 10 | 4477249 | Резиновая прокладка | 1 |
| 11 | 4477250 | Амортизатор | 1 |
| 13 | 1031120 | Крышка | 1 |
| 14 | J090816 | Болт с шайбой | 3 |
| 14 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 16 | 9759480 | Кронштейн | 1 |
| 17 | 8089451 | Кронштейн | 1 |
| 18 | J090825 | Болт с шайбой | 6 |
| 18 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 20 | J960625 замена: J900625 | Болт | 2 |
| 20 | J900625 | Болт | 2 |
| 21 | J253106 замена: A590106 | Плоская шайба | 2 |
| 21 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
