Отопитель — HITACHI ZX30

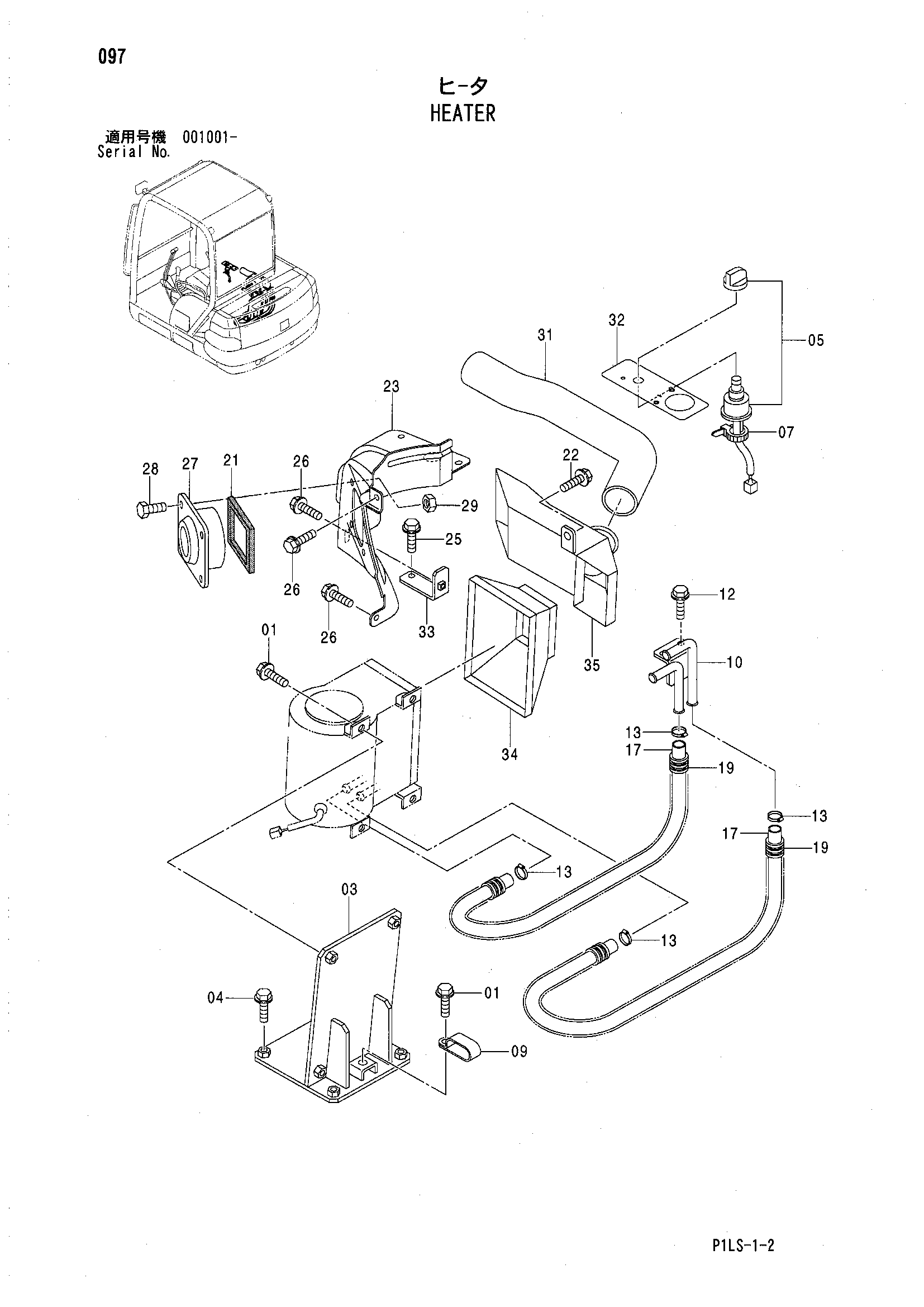

Заводская схема «Отопитель» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J051025 | Болт с шайбой | 5 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 03 | 8091119 | Кронштейн | 1 |
| 04 | J090825 | Болт с шайбой | 4 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 05 | 4294504 | Выключатель отопитель | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 09 | 4411911 | Зажим | 1 |
| 10 | 8092633 | Кронштейн | 1 |
| 12 | J090825 | Болт с шайбой | 2 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 13 | 4514699 | Хомут шланга | 4 |
| 17 | 4412685 | Водяной шланг | 2 |
| 19 | 4358645 | Трубка | 2 |
| 21 | 4477254 | Резиновая прокладка | 1 |
| 22 | J090820 | Болт с шайбой | 1 |
| 22 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 23 | 6021622 | Крышка | 1 |
| 25 | J090825 | Болт с шайбой | 1 |
| 25 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 26 | J090816 | Болт с шайбой | 3 |
| 26 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 27 | 4468859 | Решётка | 1 |
| 28 | M470416 | Винт | 4 |
| 29 | J231104 замена: M500403 | Гайка | 4 |
| 29 | M500403 | Гайка | 4 |
| 31 | 4479490 | Воздушный шланг | 1 |
| 32 | 4603002 | Информационная табличка | 1 |
| 33 | 9761043 | Кронштейн | 1 |
| 34 | 4605002 | Воздуховод | 1 |
| 35 | 4605003 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
