Свингпост — HITACHI ZX30

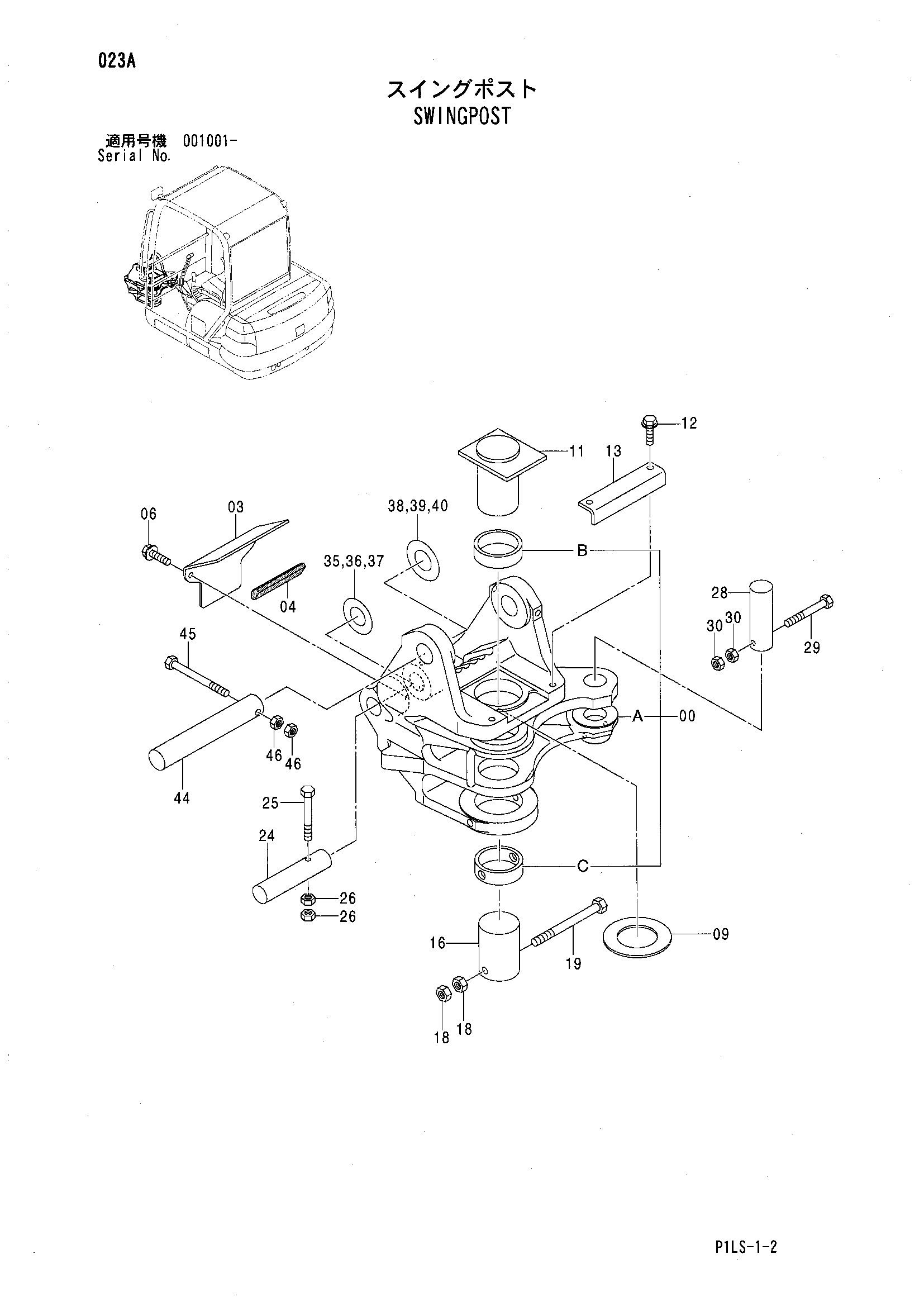

Заводская схема «Свингпост» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101364 | Свингпост в сборе | 1 |
| 00A | 0004725 | Свингпост | 1 |
| 00B | 4478443 | Втулка | 1 |
| 00C | 4481316 | Втулка | 1 |
| 03 | 9742436 | Хомут шланга | 1 |
| 04 | 4286202 | Резиновая втулка | 1 |
| 06 | J051025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 09 | 4332769 | Упорная пластина | 1 |
| 11 | 9742438 | Палец | 1 |
| 12 | J051225 | Болт с шайбой | 2 |
| 12 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 13 | 4331990 | Пластина | 1 |
| 16 | 4331888 | Палец | 1 |
| 18 | J231214 замена: J950014 | Гайка | 2 |
| 18 | J950014 | Гайка | 2 |
| 19 | J971414 замена: J901414 | Болт | 1 |
| 19 | J901414 | Болт | 1 |
| 24 | 4331964 | Палец | 1 |
| 25 | J971001 замена: J901001 | Болт | 1 |
| 25 | J901001 | Болт | 1 |
| 26 | J231210 замена: J950010 | Гайка | 2 |
| 26 | J950010 | Гайка | 2 |
| 28 | 4331965 | Палец | 1 |
| 29 | J971085 замена: J901085 | Болт | 1 |
| 29 | J901085 | Болт | 1 |
| 30 | J231210 замена: J950010 | Гайка | 2 |
| 30 | J950010 | Гайка | 2 |
| 35 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 36 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 37 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 38 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 39 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 40 | 4354258 | Регулировочная шайба 1.0 | 2 |
| 44 | 4367994 | Палец | 1 |
| 45 | 3097557 замена: 3102621 | Болт | 1 |
| 45 | 3102621 | Болт | 1 |
| 46 | J231212 замена: J950012 | Гайка | 2 |
| 46 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
