Рама — HITACHI ZX30

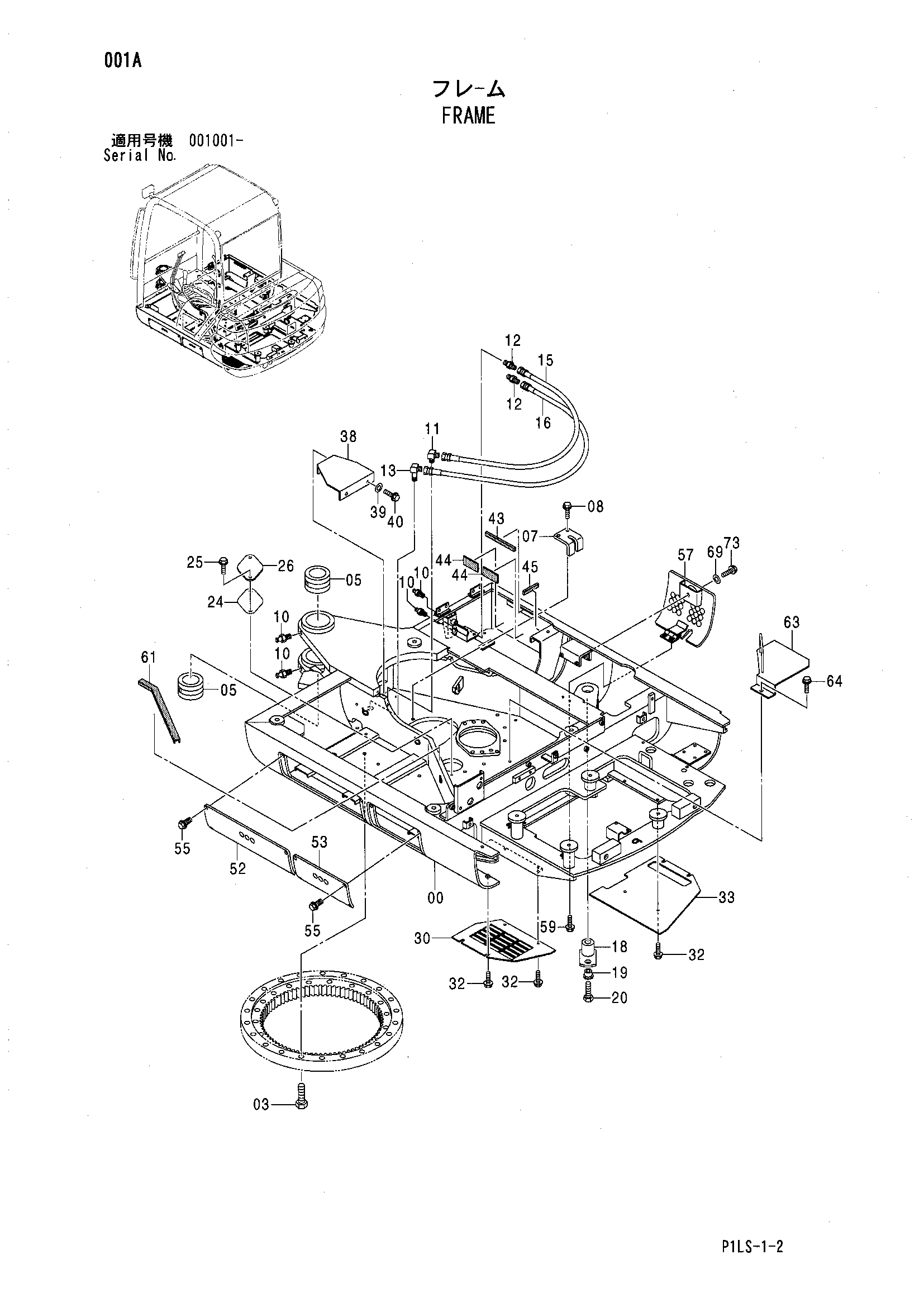

Заводская схема «Рама» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008821 | Рама основной | 1 |
| 03 | J981260 замена: J921260 | Болт | 22 |
| 03 | J921260 | Болт | 22 |
| 05 | 4332758 | Втулка | 2 |
| 07 | 4435101 | Ограничитель | 1 |
| 08 | J041230 | Болт с шайбой | 2 |
| 08 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 10 | J75481 | Пресс-маслёнка | 4 |
| 11 | 4331916 | Угловой штуцер | 1 |
| 12 | 4331915 | Адаптер | 2 |
| 13 | 4354676 | Угловой штуцер | 1 |
| 15 | 4291226 | Нейлоновый шланг | 1 |
| 16 | 4602617 | Пластиковый шланг | 1 |
| 18 | 9745228 | Палец | 1 |
| 19 | 4339355 | Втулка | 1 |
| 20 | J971430 замена: J901430 | Болт | 1 |
| 20 | J901430 | Болт | 1 |
| 24 | 4161735 | Манжета | 1 |
| 25 | J051020 | Болт с шайбой | 2 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 26 | 4604209 | Крышка | 1 |
| 30 | 4340132 | Крышка | 1 |
| 32 | J090820 | Болт с шайбой | 8 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 8 |
| 33 | 3100225 | Крышка | 1 |
| 38 | 4331559 | Кронштейн | 1 |
| 39 | J253108 замена: A590108 | Плоская шайба | 2 |
| 39 | A590108 | Плоская шайба | 2 |
| 40 | J080814 | Болт с шайбой | 2 |
| 40 | J260814 замена: J900814 | Болт с шайбой | 2 |
| 43 | 4356501 | Резиновая прокладка | 1 |
| 44 | 4346111 | Резиновая прокладка | 2 |
| 45 | 4346843 | Резиновая прокладка | 1 |
| 52 | 3097614 | Крышка | 1 |
| 53 | 3097615 | Крышка | 1 |
| 55 | J090820 | Болт с шайбой | 8 |
| 55 | J260820 замена: J900820 | Болт с шайбой | 8 |
| 57 | 8090737 | Крышка | 1 |
| 59 | J090825 | Болт с шайбой | 2 |
| 59 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 61 | 4396182 | Резиновая втулка | 1 |
| 63 | 8092671 | Кронштейн | 1 |
| 64 | J051020 | Болт с шайбой | 2 |
| 64 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 69 | 4346037 замена: 4338215 | Шайба | 1 |
| 69 | 4338215 | Шайба | 1 |
| 73 | J080830 | Болт с шайбой | 1 |
| 73 | J260830 замена: J900830 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
