Глушитель — HITACHI ZX30

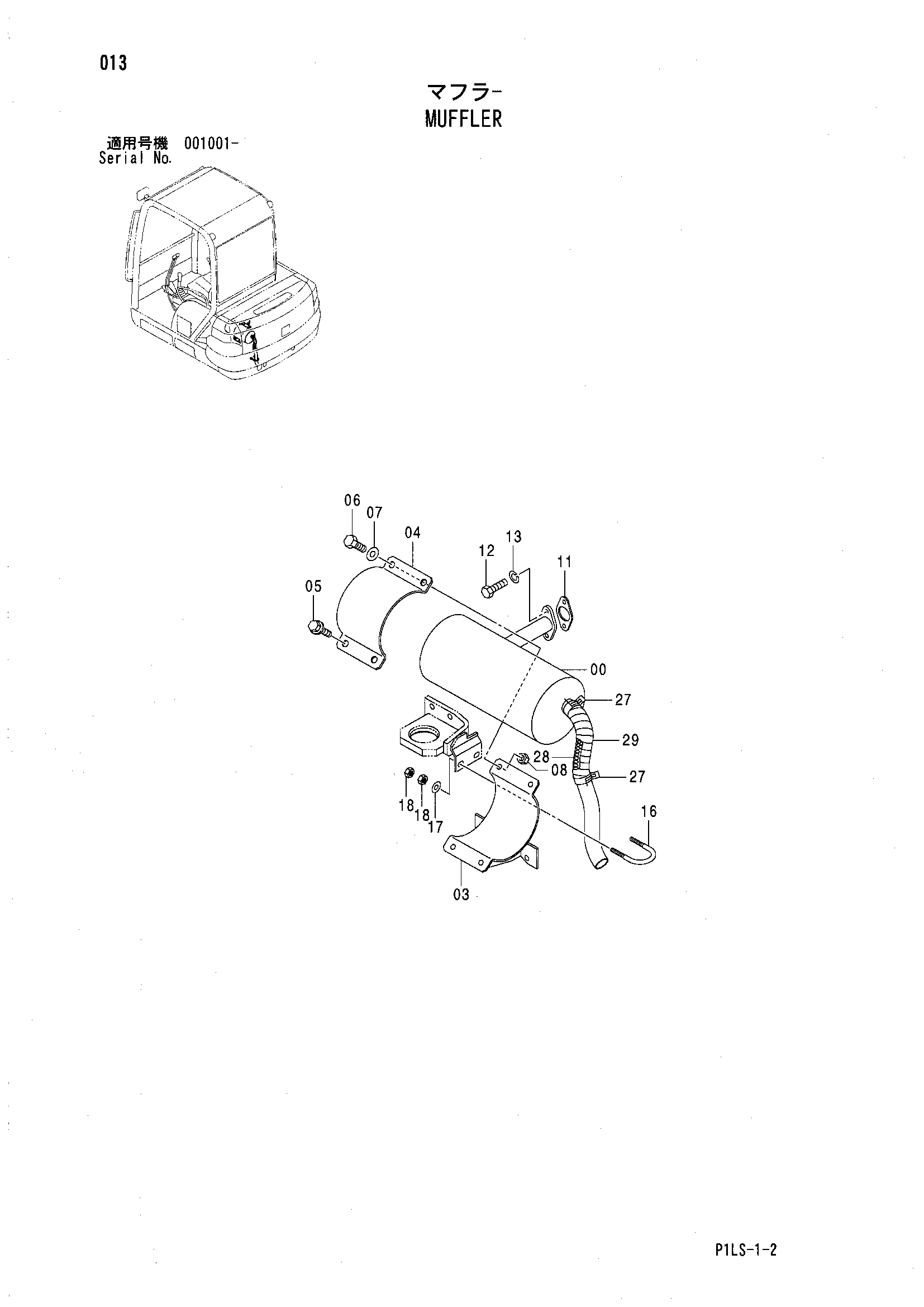

Заводская схема «Глушитель» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485773 | Глушитель | 1 |
| 03 | 8072334 | Кронштейн | 1 |
| 04 | 4401766 | Лента | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | J971045 замена: J901045 | Болт | 2 |
| 06 | J901045 | Болт | 2 |
| 07 | J253110 замена: A590110 | Плоская шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | J231210 замена: J950010 | Гайка | 2 |
| 08 | J950010 | Гайка | 2 |
| 11 | 4300464 | Прокладка | 1 |
| 12 | 4340400 замена: J241030 | Болт | 2 |
| 12 | 4340400 замена: J | Болт | 2 |
| 12 | J241030 | Болт | 2 |
| 12 | J241030 | Болт | 2 |
| 13 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 16 | 4300497 | U-образный болт | 1 |
| 17 | J253108 замена: A590108 | Плоская шайба | 2 |
| 17 | A590108 | Плоская шайба | 2 |
| 18 | J231108 замена: M500807 | Гайка | 4 |
| 18 | M500807 | Гайка | 4 |
| 27 | 4399511 | Хомут | 2 |
| 28 | 4399512 | Крышка трубка | 1 |
| 29 | 4399513 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
