Масляный радиатор трубопроводы (4) — HITACHI ZX30

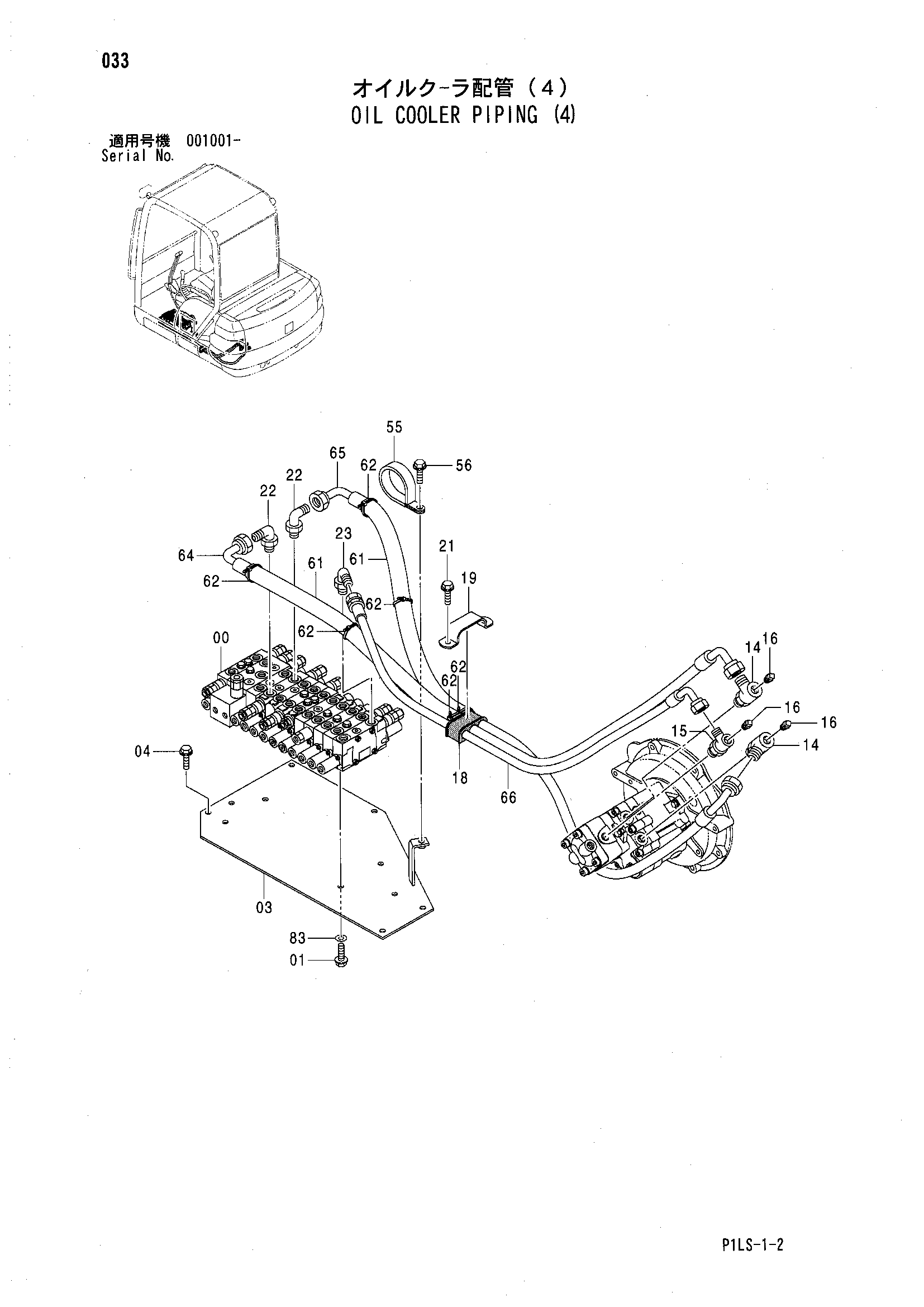

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486556 | Гидрораспределитель | 1 |
| 01 | J051020 | Болт с шайбой | 4 |
| 01 | J271016 замена: 4623691 | Болт с шайбой | 4 |
| 01 | 4623691 | Болт с шайбой | 4 |
| 03 | 8090972 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 5 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 14 | 4368221 | Тройник | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4442565 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 94-2022 | Пробка | 3 |
| 18 | 4310874 | Резиновая втулка | 1 |
| 19 | 4323738 | Хомут | 1 |
| 21 | J090825 | Болт с шайбой | 2 |
| 21 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 22 | 4169597 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4434982 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4193816 | Зажим | 1 |
| 56 | J051020 | Болт с шайбой | 1 |
| 56 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 61 | 4481574 | Трубка | 2 |
| 62 | 4055311 | Ленточный зажим | 6 |
| 64 | 4602847 | Шланг | 1 |
| 65 | 4602848 | Шланг | 1 |
| 66 | 4602849 | Шланг | 1 |
| 83 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
