Бак (топливный и масляный) — HITACHI ZX30

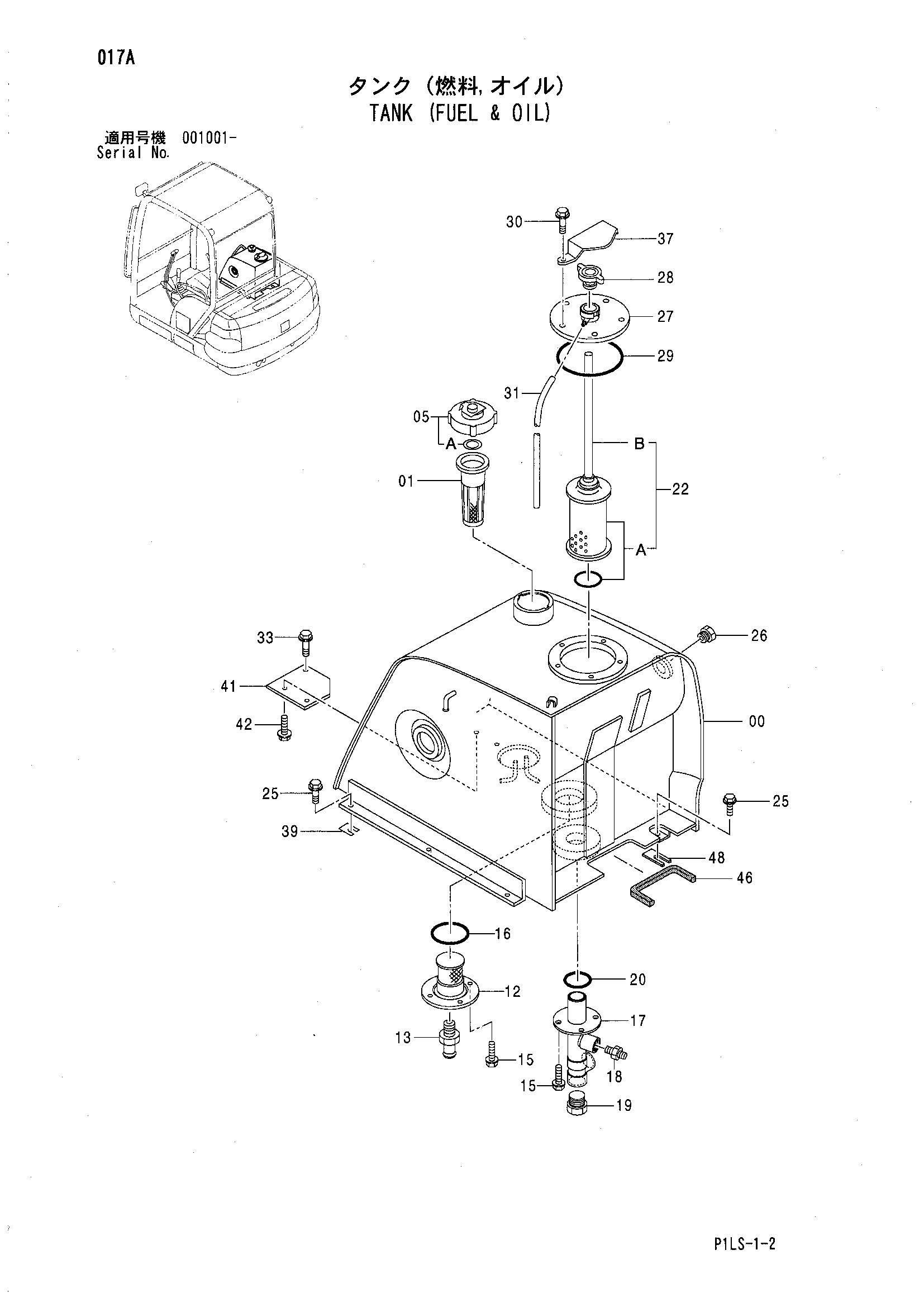

Заводская схема «Бак (топливный и масляный)» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021498 | Бак | 1 |
| 01 | 4279093 | Фильтр | 1 |
| 05 | 4363380 | Колпачок | 1 |
| 05A | 4460931 | Манжета | 1 |
| 12 | 4272369 | Всасывающий фильтр | 1 |
| 13 | 4300509 | Адаптер | 1 |
| 15 | J041025 | Болт с шайбой | 8 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 16 | A810085 | Уплотнительное кольцо | 1 |
| 17 | 8050929 | Обратная трубка | 1 |
| 18 | 4276936 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4113926 | Пробка | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A810065 | Уплотнительное кольцо | 1 |
| 22 | 4272372 | Фильтр обратный | 1 |
| 22A | 4294132 | Фильтрующий элемент | 1 |
| 22B | 4294133 | Шток | 1 |
| 25 | J051030 | Болт с шайбой | 4 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 26 | 4279846 | Указатель уровня | 1 |
| 27 | 8051329 | Крышка | 1 |
| 28 | 4272375 | Колпачок | 1 |
| 29 | A810135 | Уплотнительное кольцо | 1 |
| 30 | J051022 | Болт с шайбой | 5 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 31 | 4279562 | Виниловый шланг | 1 |
| 33 | J051035 | Болт с шайбой | 1 |
| 33 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 37 | 4288646 | Защитный кожух | 1 |
| 39 | 4318696 | Регулировочная шайба 0.8 | 5 |
| 41 | 4300517 | Пластина | 1 |
| 42 | J051025 | Болт с шайбой | 2 |
| 42 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 46 | 4353328 | Резиновое уплотнение | 1 |
| 48 | 4391795 | Регулировочная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
