Гидроцилиндр стрелы <35> — HITACHI ZX30

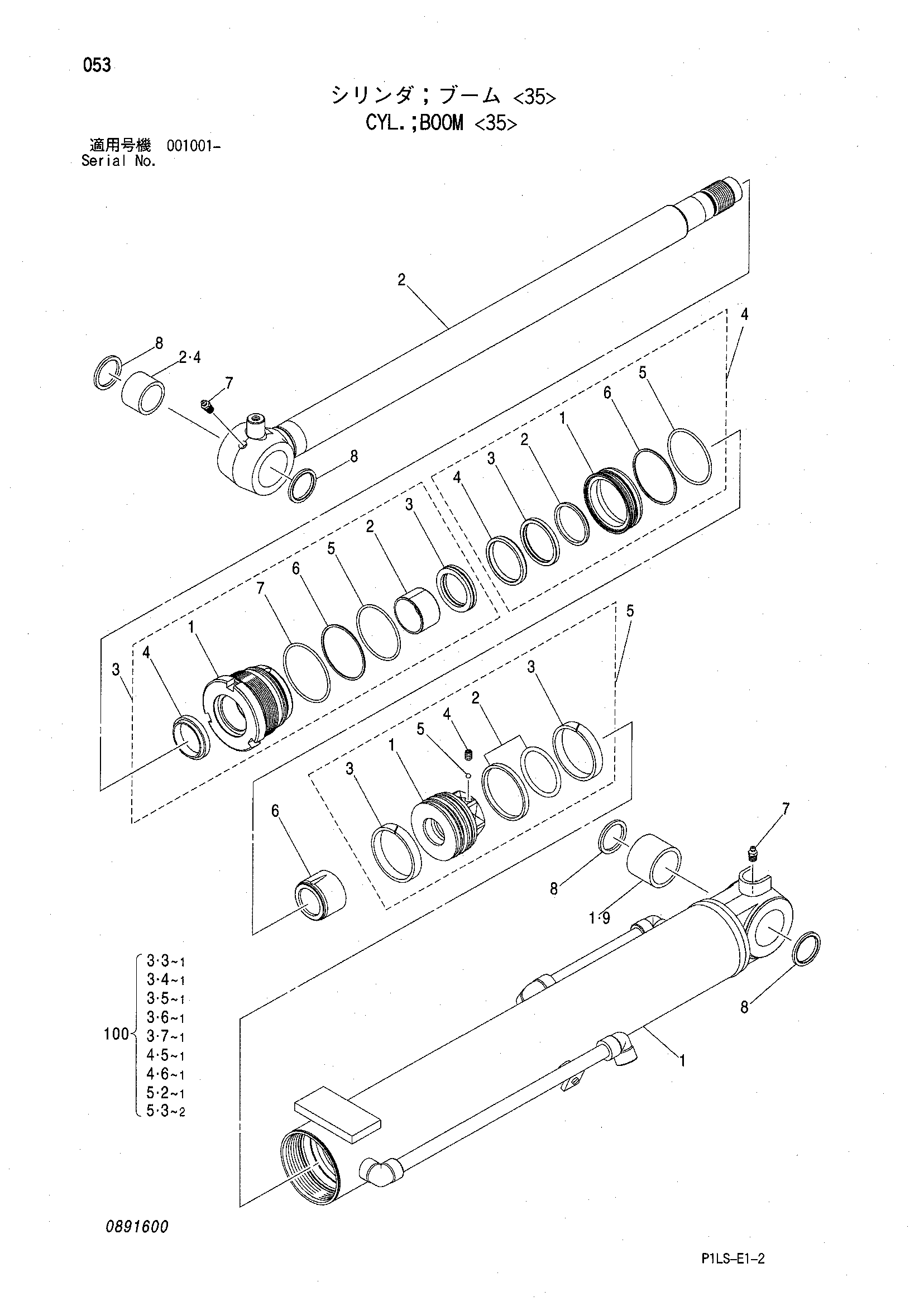

Заводская схема «Гидроцилиндр стрелы <35>» для HITACHI ZX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4489842 | Гидроцилиндр стрелы | 1 | |
| 1 | 0891601 | Труба гидроцилиндра в сборе | 1 |
| 1-9 | 4332741 | Втулка | 1 |
| 2 | 0891602 | Шток поршня в сборе | 1 |
| 2-4 | 4332741 | Втулка | 1 |
| 3 | 0891603 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0891604 | Головка гидроцилиндра | 1 |
| 3-2 | 0891605 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0654208 | Уплотнительное кольцо | 1 |
| 3-6 | 0891606 | Опорное кольцо | 1 |
| 3-7 | 0654206 | Уплотнительное кольцо | 1 |
| 4 | 0891607 | Фиксатор в сборе | 1 |
| 4-1 | 0891608 | Фиксатор | 1 |
| 4-2 | 0891609 | Проставка | 1 |
| 4-3 | 0891610 | Уплотнение амортизатор | 1 |
| 4-4 | 0891611 | Втулка | 1 |
| 4-5 | 0654208 | Уплотнительное кольцо | 1 |
| 4-6 | 0891612 | Опорное кольцо | 1 |
| 5 | 0891613 | Поршень в сборе | 1 |
| 5-1 | 0891614 | Поршень | 1 |
| 5-2 | 0478910 | Уплотнительное кольцо | 1 |
| 5-3 | 0891615 | Направляющее кольцо | 2 |
| 5-4 | 0478720 | Установочный винт | 1 |
| 5-5 | 0478719 | Стальной шарик | 1 |
| 6 | 0891616 | Амортизирующий подшипник | 1 |
| 7 | 0429920 | Пресс-маслёнка | 2 |
| 8 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4614061 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
