Топливный бак — HITACHI ZX29U-3F

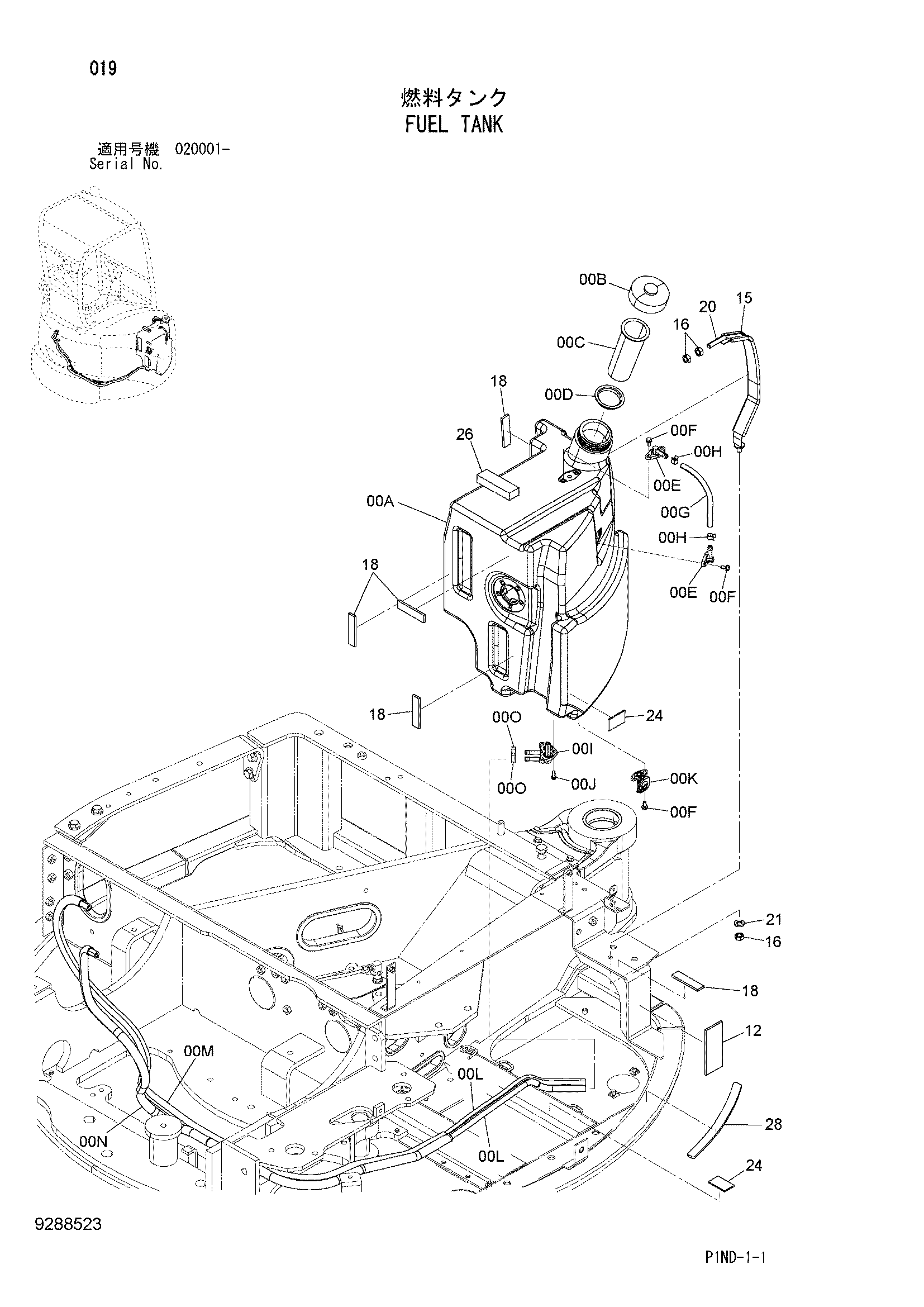

Заводская схема «Топливный бак» для HITACHI ZX29U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682672 | Топливный бак | 1 |
| 00A | 1032465 | Топливный бак | 1 |
| 00B | 4442447 | Колпачок | 1 |
| 00C | 4442449 | Фильтр | 1 |
| 00D | 4630447 | Манжета | 1 |
| 00E | 4608249 | Соединение | 2 |
| 00F | J260614 | Болт с шайбой | 6 |
| 00F1 | J900614 | Болт | 1 |
| 00F2 | J590106 | Плоская шайба | 1 |
| 00G | 4427946 | Топливный шланг | 1 |
| 00H | 4351486 | Хомут шланга | 2 |
| 00I | 4608250 | Сетчатый фильтр | 1 |
| 00I1 | 954495 | Уплотнительное кольцо | 2 |
| 00J | J680516 | Винт с шайбой | 3 |
| 00K | 4358947 | Кран | 1 |
| 00L | 4403915 | Топливный шланг | 2 |
| 00M | 4313056 | Трубка | 1 |
| 00N | 4404297 | Трубка | 1 |
| 00O | 4616159 | Хомут шланга | 2 |
| 12 | 4607362 | Резиновая подушка | 1 |
| 15 | 4607863 | Резиновая прокладка | 1 |
| 16 | J950010 | Гайка | 3 |
| 18 | 4420297 | Резиновая прокладка | 5 |
| 20 | 9763379 | Ремень | 1 |
| 21 | J222010 | Шайба | 1 |
| 24 | 4466977 | Резиновая прокладка | 2 |
| 26 | 4448213 | Резиновая прокладка | 1 |
| 28 | 4607361 | Резиновая подушка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
