Топливный топливный насос высокого давления — HITACHI ZX29U-3F

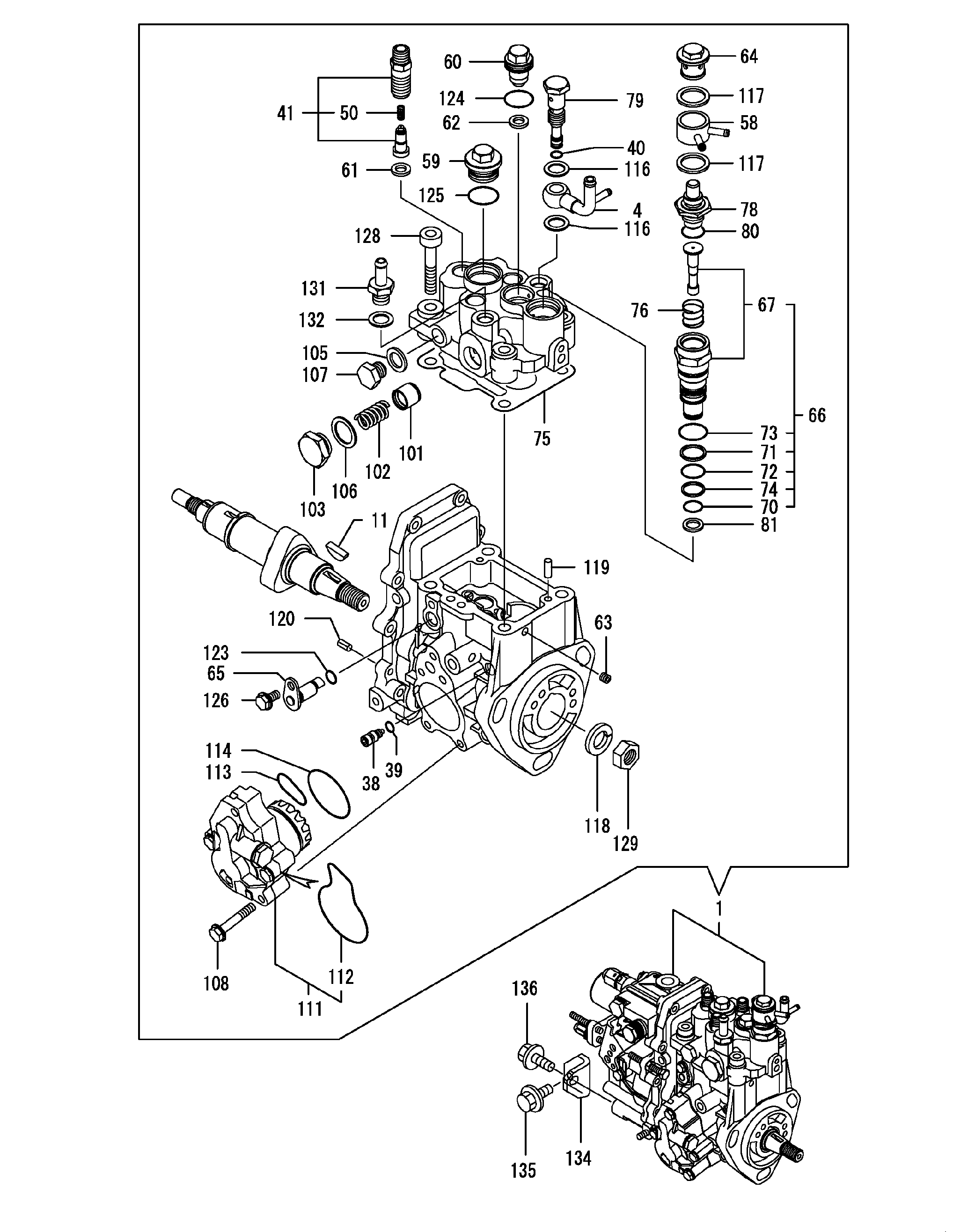

Заводская схема «Топливный топливный насос высокого давления» для HITACHI ZX29U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM729242-51330 | Насос в сборе, впрыск | 1 |
| 4 | YNM158552-51670 | Соединение, над поток | 1 |
| 11 | YNM119802-51090 | Шпонка, воодруфф 4X16 | 1 |
| 38 | YNM158600-51270 | Ограничитель, таппет | 1 |
| 39 | YNM158563-51281 | Уплотнительное кольцо | 1 |
| 40 | YNM158563-51281 | Уплотнительное кольцо | 1 |
| 41 | YNM129509-51390 | Сеттинг, напорный | 3 |
| 50 | YNM158563-51330 | Пружина, напорный | 3 |
| 58 | YNM158553-51551 | Соединение, охлаждение водяной | 1 |
| 59 | YNM158601-51550 | Пробка | 1 |
| 60 | YNM119802-51560 | Пробка, баррел | 1 |
| 61 | YNM158552-51571 | PK(баррел пробка | 3 |
| 62 | YNM158552-51571 | PK(баррел пробка | 1 |
| 63 | YNM158557-51570 | Пробка | 1 |
| 64 | YNM158601-51570 | Пробка, водяной насос | 1 |
| 65 | YNM158552-51580 | Лифтер | 1 |
| 66 | YNM119802-51590 | Таймер комплект | 1 |
| 67 | YNM119802-51600 | Таймер CMP | 1 |
| 70 | YNM158553-51670 | Уплотнительное кольцо, 1011 | 1 |
| 71 | YNM119802-51680 | Баккуп кольцо | 1 |
| 72 | YNM119802-51690 | Уплотнительное кольцо | 1 |
| 73 | YNM24356-010200 | Манжета, 1020 | 1 |
| 74 | YNM24372-000150 | Кольцо, баккуп T2 P 15 | 1 |
| 75 | YNM158552-51600 | Манжета, головка | 1 |
| 76 | YNM158553-51630 | Пружина, таймер | 1 |
| 78 | YNM158553-51640 | Элемент, термостатический | 1 |
| 79 | YNM158601-51650 | Соединение, над поток | 1 |
| 80 | YNM158553-51660 | Уплотнительное кольцо, P14 | 1 |
| 81 | YNM158553-51680 | Манжета, таймер | 1 |
| 101 | YNM158601-51770 | Поршень | 1 |
| 102 | YNM158552-51781 | Пружина, актуатор | 1 |
| 103 | YNM158601-51790 | Пробка | 1 |
| 105 | YNM22190-120002 | Уплотнение шайба 12 | 1 |
| 106 | YNM22190-180002 | Шайба, 18 | 1 |
| 107 | YNM23887-120002 | Пробка M12, HEX. | 1 |
| 108 | YNM158553-51770 | Болт | 4 |
| 111 | YNM158552-52100 | Насос в сборе, топливный подающий | 1 |
| 112 | YNM158552-52500 | Уплотнительное кольцо, насос | 1 |
| 113 | YNM158552-52310 | Уплотнительное кольцо, насос | 1 |
| 114 | YNM158552-52400 | Уплотнительное кольцо 4E S42 | 1 |
| 116 | YNM22190-120002 | Уплотнение шайба 12 | 2 |
| 117 | YNM22190-180002 | Шайба, 18 | 2 |
| 118 | YNM22217-140000 | Пружина шайба 14 | 1 |
| 119 | YNM22312-050140 | Параллел палец 5X14 | 2 |
| 120 | YNM22351-050010 | Пружина палец 5X10 | 2 |
| 123 | YNM24311-000070 | Уплотнительное кольцо 1A P-7.0 | 1 |
| 124 | YNM24356-010180 | Уплотнительное кольцо | 1 |
| 125 | YNM24356-010200 | Манжета, 1020 | 1 |
| 126 | YNM26106-060102 | Болт 6X 10 с покрытием | 1 |
| 128 | YNM26450-080452 | Болт M 8X 45 | 4 |
| 129 | YNM26776-140002 | Блокировка гайка M14 с покрытием | 1 |
| 131 | YNM119934-59910 | Соединение, трубка | 1 |
| 132 | YNM22190-120002 | Уплотнение шайба 12 | 1 |
| 134 | YNM119802-51250 | Фиксатор, насос | 1 |
| 135 | YNM26106-080162 | Болт M 8X 16 с покрытием | 1 |
| 136 | YNM26106-080202 | Болт M 8X 20 с покрытием | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
