Шестерня корпус — HITACHI ZX29U-3F

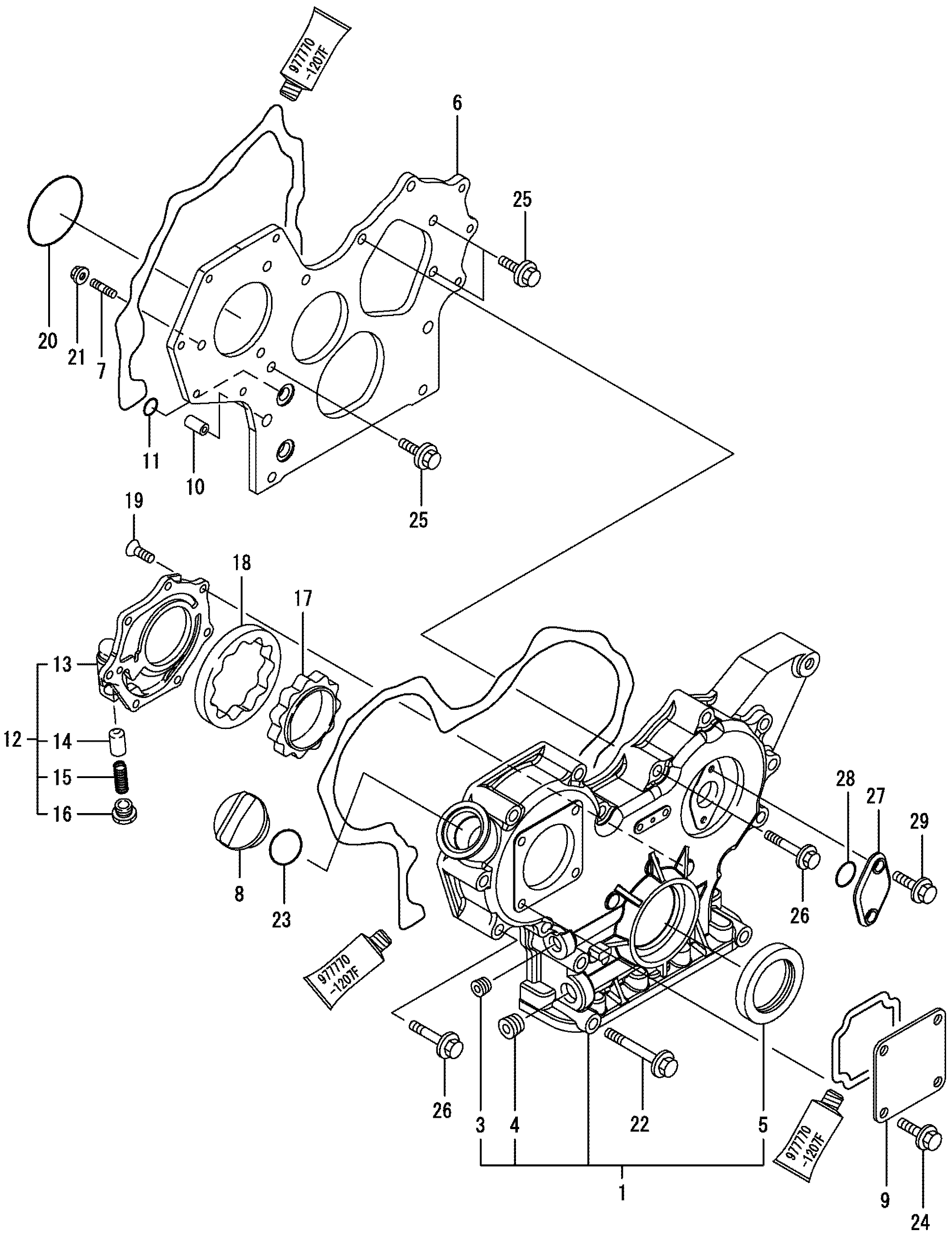

Заводская схема «Шестерня корпус» для HITACHI ZX29U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM729240-01500 | Корпус в сборе, шестерня | 1 |
| 3 | YNM23876-030000 | Пробка PT3/8, винт | 1 |
| 4 | YNM23876-040000 | Пробка PT 1/2 | 1 |
| 5 | YNM119934-01800 | Уплотнение, масляный | 1 |
| 6 | YNM119802-01520 | Франге, шестерня корпус | 1 |
| 7 | YNM119802-01561 | Шпилька, M8X25 | 3 |
| 8 | YNM124160-01751 | Крышка, заливная горловина | 1 |
| 9 | YNM124240-01871 | Крышка, насос | 1 |
| 10 | YNM129795-01950 | Трубка, кнокк | 2 |
| 11 | YNM119609-32040 | Уплотнительное кольцо P16 | 4 |
| 12 | YNM119802-32100 | Крышка в сборе, насос | 1 |
| 13 | YNM119802-32070 | Крышка, насос | 1 |
| 14 | YNM129900-32130 | Клапан, предохранительный | 1 |
| 15 | YNM129418-32320 | Пружина | 1 |
| 16 | YNM129001-32330 | Пробка | 1 |
| 17 | YNM119802-32111 | Ротор, внутренний | 1 |
| 18 | YNM119802-32120 | Ротор, наружный | 1 |
| 19 | YNM119802-32130 | Винт, M6X16 | 7 |
| 20 | YNM121850-51960 | Уплотнительное кольцо, ф.и.пумп | 1 |
| 21 | YNM129612-77260 | Гайка, генератор | 3 |
| 22 | YNM129001-91841 | Болт M 8X 85 с покрытием | 3 |
| 23 | YNM24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
| 24 | YNM26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 25 | YNM26106-080162 | Болт M 8X 16 с покрытием | 3 |
| 26 | YNM26106-080552 | Болт M 8X 55 с покрытием | 12 |
| 27 | YNM121023-01551 | Крышка, блинд | 1 |
| 28 | YNM24341-000240 | Уплотнительное кольцо 1A S-24.0 | 1 |
| 29 | YNM26106-060162 | Болт M 6X 16 с покрытием | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
