Пол в сборе (2) — HITACHI ZX29U-3

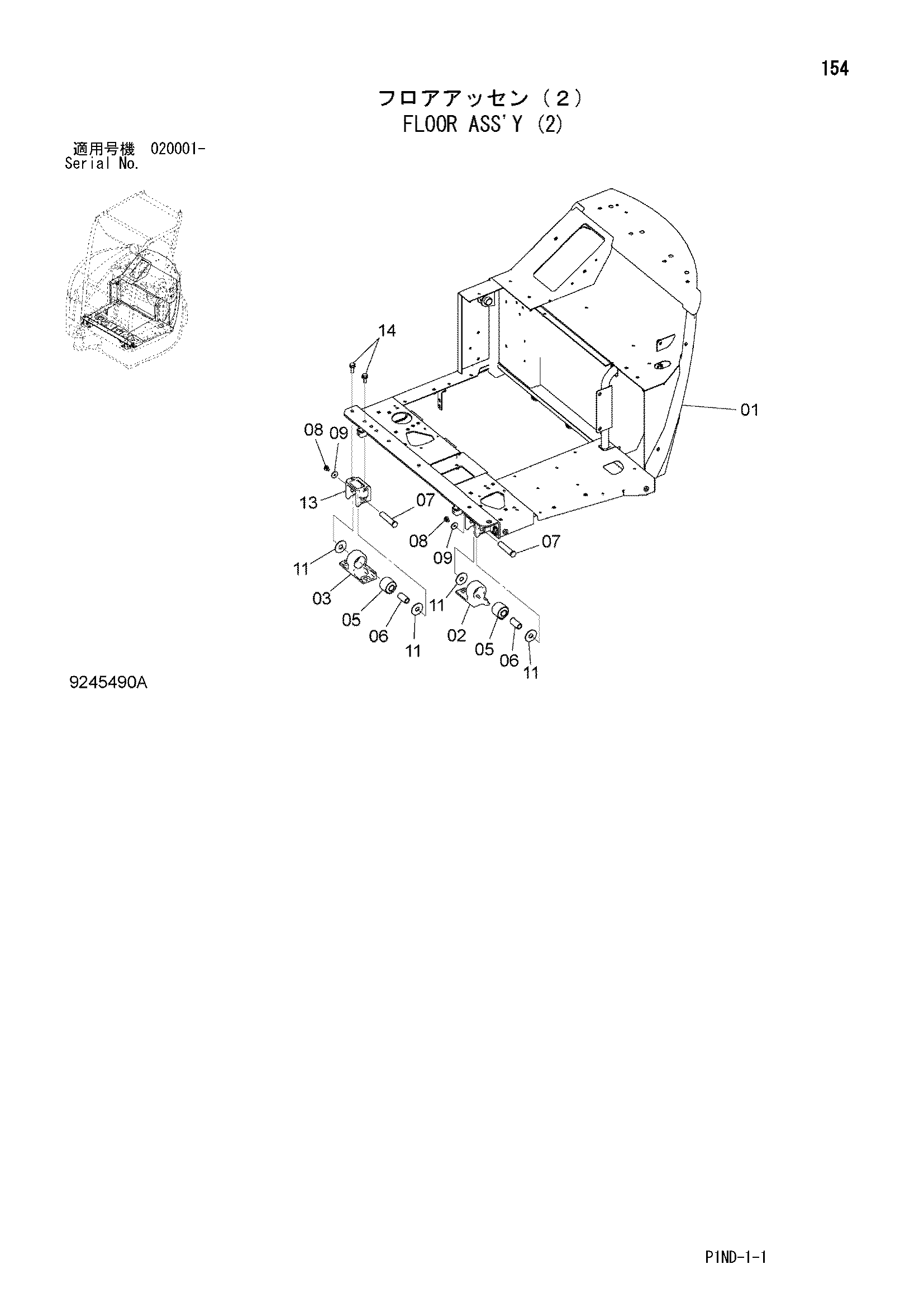

Заводская схема «Пол в сборе (2)» для HITACHI ZX29U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5011299 | Пол | 1 |
| 02 | 2050544 | Кронштейн | 1 |
| 03 | 2051467 | Кронштейн | 1 |
| 05 | 4609625 | Резиновая прокладка | 2 |
| 06 | 4628776 | Втулка | 2 |
| 07 | 4624942 | Палец | 2 |
| 08 | J260816 | Болт с шайбой | 2 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4338215 | Шайба | 2 |
| 11 | 4609414 | Шайба | 4 |
| 13 | 2051466 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
