Радиатор — HITACHI ZX29U-3

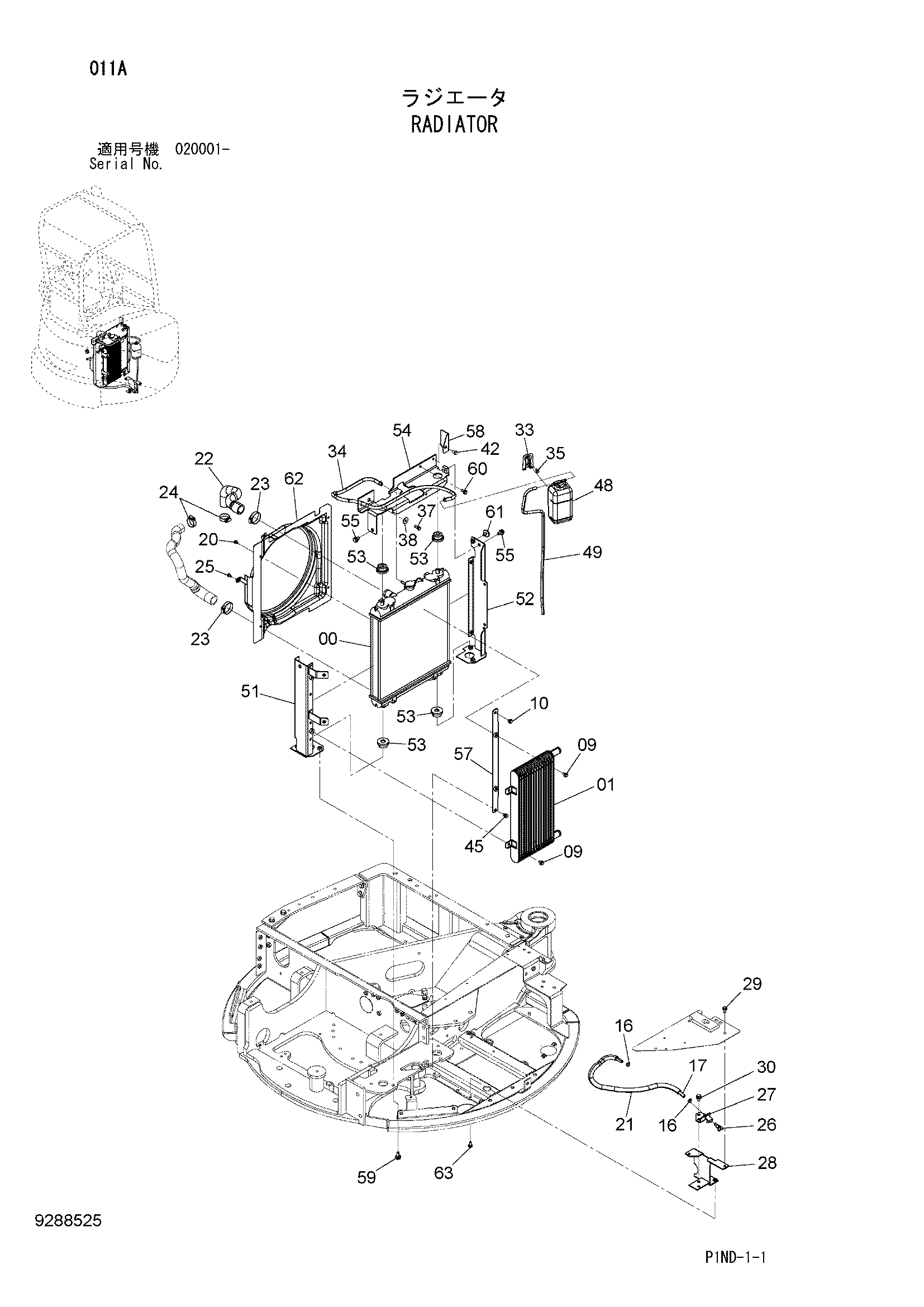

Заводская схема «Радиатор» для HITACHI ZX29U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681351 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 01 | 4681352 | Масляный радиатор | 1 |
| 09 | J260816 | Болт с шайбой | 4 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J260812 | Болт с шайбой | 1 |
| 10A | J900812 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 16 | 4351486 | Хомут шланга | 2 |
| 17 | 4701979 | Водяной шланг | 1 |
| 20 | J260612 | Болт с шайбой | 4 |
| 20A | J900612 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | 4388259 | Трубка | 1 |
| 22 | 3112965 | Водяной шланг | 1 |
| 23 | 4011675 | Хомут шланга | 2 |
| 24 | 4505243 | Хомут шланга | 2 |
| 25 | J260614 | Болт с шайбой | 2 |
| 25A | J900614 замена: J900616 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 26 | 4401687 | Кран | 1 |
| 27 | 4401686 | Кран | 1 |
| 28 | 8098384 | Кронштейн | 1 |
| 29 | J260820 | Болт с шайбой | 3 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4367147 | Пластина | 1 |
| 34 | 4363470 | Водяной шланг | 1 |
| 35 | J260616 | Болт с шайбой | 2 |
| 35A | J900616 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 37 | J900825 | Болт | 1 |
| 38 | 4338215 | Шайба | 1 |
| 42 | J260820 | Болт с шайбой | 1 |
| 42A | J900820 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 45 | J260816 | Болт с шайбой | 1 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 48 | 4680433 | Бак воды | 1 |
| 48A | 4676010 | Бак воды | 1 |
| 48B | 4397683 | Колпачок | 1 |
| 48C | 4398054 | Манжета | 1 |
| 49 | 4690118 | Водяной шланг | 1 |
| 51 | 7056327 | Правый кронштейн | 1 |
| 52 | 7056328 | Левый кронштейн | 1 |
| 53 | 4695944 | Резиновая подушка | 4 |
| 54 | 8116683 | Кронштейн | 1 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 9770661 | Кронштейн | 1 |
| 58 | 4696786 | Кронштейн | 1 |
| 59 | J271025 | Болт с шайбой | 4 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J260820 | Болт с шайбой | 1 |
| 60A | J900820 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 61 | J281020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | 6027350 | Кожух | 1 |
| 63 | J260820 | Болт с шайбой | 2 |
| 63A | J900820 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
